Электропастух: что такое электрическая изгородь, устройство и применение

На что обратить внимание

Перед покупкой оборудования нужно определиться, будет ли оно использоваться в качестве постоянной или временной изгороди. Первый вариант применим, когда овцы пасутся в течение всего сезона на одном большом пастбище. Второй позволяет время от времени переносить устройство на другое место. Временный электропастух рассчитан на небольшую площадь.

Электрический пастух

Другие аспекты, на которых следует сосредоточить внимание:

1. Материал, из которого сделаны опорные столбики, – дерево или металл. Комплектация с деревянными опорами обойдётся дешевле, а металлические столбы прослужат дольше.
2. От какого элемента питания работает электропастух – от аккумуляторной или солнечной батареи, от сети или генератора.
3. Имеется ли заземление.
4. Предоставляет ли производитель гарантийное обслуживание товара.

Инструкция по эксплуатации

Установить и настроить электронного пастуха не составит труда даже новичку. Но при его эксплуатации следует соблюдать определенные меры безопасности:

• запрещается производить настройку оборудования под напряжением;
• по всему периметру электрической изгороди обязательно нужно установить таблички, предупреждающие об опасности;
• следует отключать питание конструкции во время грозы;
• полностью исключить контакт с конструктивными элементами изгороди в дождливую погоду;
• выполнить надежное и качественное заземление;
• не находиться с детьми в местах установки электропастуха.

Установка забора

В первую очередь монтируются столбики ограждения, на которые крепится электрическая оснастка.

Процесс установки электроизгороди

В отличие от обычных заборов расстояние между столбами может быть большим. Они могут стоять друг от друга на тридцать и более метров. Провод достаточно легкий и прочный, что позволяет натягивать его без провисания. С использованием упругих полимерных проводящих элементов задача еще более упрощается.

Столбы устанавливаются на подготовленный фундамент или в предварительно сделанное углубление в грунте. Стойки в местах поворотов следует крепить подкосами. Следует сказать, что жестких требований по установке опор ограждения для электроизгородей нет. Столь же распространены и опоры для проводов, которые просто втыкаются в грунт. В отличие от остальных заборов вертикальность столба и надежность закрепления в грунте не имеют решающего значения.

Особенности использования электропастуха для коров

Не каждое пастбище получится обнести капитальным забором. Если стадо слишком большое и угодья для выпаса огромны — это просто невозможно. В таких случаях многие выходят из положения, нанимая пастуха. Но и эта мера не всегда себя оправдывает, так как для начала нужно найти подходящего работника. Отличное решение — электропастух для КРС.

Под этим понятием подразумевается легкая изгородь, которая располагается по всему периметру пастбища. Это столбики, на которые натянута проводящая лента. Периодически она подает короткие электрические импульсы высокого напряжения.

Когда животное намеревается покинуть пределы пастбища, оно получает не слишком сильный удар электрического тока. Вреда это причинить не может, скорее, создается раздражающее воздействие, но животное возвращается на свое место. Это способствует развитию условного рефлекса и коровы перестают даже близко подходить к такой изгороди.

Для чего нужно приспособление и как оно устроено?

Для каких целей применяется электропастух:

• Мобильная изгородь позволяет без участия людей пасти крупных, средних животных и птицу.
• Питомцы перемещаются внутри участка свободно, а не на привязи.
• Электрический провод защищает от хищников.
• Устройство применимо и для ограждения посевов, опасных площадей на ландшафте.

Самодельный электропастух включает несколько элементов, основным из которых выступает трансформатор. Слои сердечника его обмотки разделены картоном для увеличения зазора.

Для намотки применяется провод ПЭВ 0,18. Нужные значения электрической емкости получают с помощью специальных конденсаторов, рассчитанных для напряжения конкретного уровня.

Проволока без изоляции закрепляется на изоляторах, установленных на опорах из металла, пластика или дерева.

Источник импульсов питается напряжением 220 вольт.

Конструкция состоит из:

• заземления в виде шеста или проволоки;
• молниеотвода, предотвращающего выход источника питания из строя во время грозы;
• проводников соответствующего типа, изоляторов;
• генератора напряжения.

Установка всей изгороди не требует помощи специалистов. При покупке готового набора нужно отдельно приобретать опорные столбики.

Преимущества и недостатки изгороди

Электропастух — практичное и удобное устройство

Принцип работы электропастуха следующий: животное, соприкасаясь с проволокой, ощущает электрический разряд до 3 мА и в дальнейшем опасается подходить к заграждению на близкое расстояние, сталкиваться с ним.

Подобная мощность тока не наносит вреда здоровью, а лишь вынуждает испытать неприятные ощущения.

Генератор установки питается от электросети или солнечной батареи мощностью 12 вольт и более. Но последний случай менее эффективен. Электропастух — практичное и удобное устройство.

Его основные преимущества:

• Легкость в установке, мобильность (можно перенести на другое место).
• Выпас осуществляется без участия людей, загон работает автономно.
• Простота сооружения.
• Небольшая стоимость.
• Ограничение выпаса животных на конкретном участке.
• Возможность использования для защиты посевов растений от свободно гуляющего скота.

Недостатки устройства:

• Необходимость базовых знаний основ электрики при самостоятельной сборке.
• Большой расход энергии.
• Быстрый износ аккумулятора.

Как видно, ничего сложного в устройстве электронного пастуха для коров нет. Если фермер или его родственники умеют работать руками и головой, сделать электропастуха для КРС своими руками не должно представлять сколько-нибудь значительных проблем.

Итак, три основные составляющие электрического пастуха для коров:

• столбики (опоры);
• ограда из электропроводящего материала;
• генератор импульсов.

Столбики можно делать из доступных материалов из расчета один столбик на 10 метров изгороди для мелких животных или на 7-8 метров для крупных.

Можно выполнить опоры из металла, дерева или пластика.

• Опоры из металла прочны, их легко вбивать в землю при обустройстве изгороди. Но они требуют защиты от коррозии, относительно дороги, тяжелы, на них обязательно надо устанавливать изоляторы (покупные или самодельные).
• Опоры из дерева легкие, недорогие, но их тяжелее устанавливать. Обязательно нужна защита от гниения, желательна установка изоляторов или меры, исключающие пропитку водой (окраска, пропитка олифой) — набухшее от воды дерево имеет скверные изоляционные свойства.
• Столбики из пластика легки, дешевы, не требуют дополнительных изоляторов, можно использовать обрезки пластиковых труб, оставшихся после обустройства водопровода, но в землю их вбить еще тяжелее, чем деревянные.

Важно! Некоторые виды пластиков (полиэтилен, некоторые разновидности полипропилена) неустойчивы к ультрафиолетовому излучению (солнечный свет) и через недолгое время нахождения на открытом пространстве могут разрушиться. Хорошо в данных условиях зарекомендовал себя стеклопластик. Ограду можно выполнить из любого неизолированного провода, работать будет в любом случае, но следует помнить:

Ограду можно выполнить из любого неизолированного провода, работать будет в любом случае, но следует помнить:

• стальной провод подвержен коррозии, срок службы его на открытом воздухе невелик;
• медный провод дороговат, имеет тенденцию со временем вытягиваться под действием собственного веса;
• оптимальный вариант — стальной оцинкованный провод: не вытягивается, не ржавеет, стоит недорого.

Важно! Для повышения заметности провод следует выделить яркими цветами — например, флажками или кусочками термоусадочной трубки. Это поможет выработке у животных условного рефлекса. Не помешают и таблички с предупреждениями для людей с наружной части изгороди

Не помешают и таблички с предупреждениями для людей с наружной части изгороди.

Остался, пожалуй, самый сложный раздел — изготовление генератора импульсов. В интернете по разным адресам можно найти массу схем для таких устройств. Можно порекомендовать следующую:Достоинства такой схемы:

• простота;
• доступность комплектующих (три недорогих таймера серии 555, еще несколько деталей);
• несложность в настройке;
• в качестве самой ответственной и трудоемкой при самостоятельном изготовлении детали — высоковольтного трансформатора — используется катушка зажигания промышленного производства от карбюраторного автомобиля.

Электропитание генератора можно организовать через адаптер от сети 220 В, от аккумулятора, от солнечных батарей. В качестве заземления можно вбить в землю металлический штырь (кусок арматуры, трубу, уголок).

Электронный пастух: каким он должен быть?

Итак, каким же требованиям должна отвечать качественная современная электроизгородь? Идеальная система защиты:

• обеспечит вашему скоту комфортные условия выпаса на участках с самой сочной растительностью;
• не позволит диким животным, а главное хищникам, проникнуть на огороженное пастбище;
• легко собирается и устанавливается, а также переносится на новое место, если это потребуется.

• вышли на дорогу и стали причиной аварии;
• забрались на сельскохозяйственные угодья;
• разбежались в неизвестном направлении.

Один раз потратившись на электроизгородь, вы:

• освобождаете массу свободного времени;
• сокращаете статью расходов, идущих на содержание штата пастухов;
• получаете возможность быстро перемещать стада туда, куда нужно.

Высококачественная электроизгородь для КРС, птицы, овец, коз, кроликов и других животных, разведением которых вы занимаетесь, принесет вашему бизнесу только пользу и станет выгодным капиталовложением. Под маркой Olli выпускаются самые разнообразные модели, и каждая из них оптимально подходит для тех либо иных условий:

• модели защитных систем с аккумуляторными генераторами обеспечат вам максимальную мобильность;
• ограды, оснащенные солнечными батареями, позволят оборудовать пастбища даже на наиболее труднодоступных участках ваших земель;
• периметры со стационарными генераторами – прекрасный способ организовать выгул на свежем воздухе непосредственно на ферме.

Принцип создания самодельного электрического устройства для пастухов для скота

Потребуется катушка зажигания. Она будет выступать в роли источника напряжения и в качестве устройства, преобразовывающего напряжение в импульс. Чтобы изгородь могла только отпугнуть скот, а не убить ее необходимо ориентировать на передачу коротких импульсов. Они будут повторяться с определенной частотой (интервалом). Генератор несложно изготовить, если взять уже полностью готовый транзистор, который и будет передавать импульсы или непосредственно катушку зажигания от легкового авто. А вот какие бывают породы коров молочного направления и как их правильно выращивать, указано тут.

Катушка зажигания играет роль трансформатора, она представляет собой устройство, выполняющее 2 функции. Катушка «рождает» напряжение и преобразует его в импульсы.

Импульсы высокого напряжения в автомобиле передаются на свечи, а в электропастухе они поступают на изгородь, ограждение. Что делать с сеткой или проволокой, а также столбами предельно ясно. После того как конструкция будет установлена, ее стоит подключить к генератору. Возможно вам также будет интересно узнать о том, как выглядит на фото Айрширская корова и какие существуют условия для её содержания.

Создание и подключение генератора

Поэтапный разбор создания генератора:

1. Чтобы получить источник напряжения необходимо подать на «первичку» напряжение, оно состоит из сформированных в «пачки» импульсов, которые повторяются с определенной периодичностью.
2. Импульсы будут передаваться на 3 таймера марки 555.
3. Если взять в основу таймеры А1 и АЗ, то они могут стать источником инфразвуковых и звуковых колебаний.
4. На базе тайме6ра А2 будет создан одновибратор.
5. Напряжение из катушки будет поступать на «первичку» Т1 и идти по ключу на транзисторе.
6. Чтобы на «вторичке» Т1 появилось нужное напряжение, необходимо сделать так, чтобы на «первичке» ток пульсировал, создавая импульсы.
7. На основе АЗ таймера создан генератор, передающий звуковые импульсы. Когда таймер работает, то импульсы звуковой частоты с его выхода (3) попадают на затвор транзистора.
8. В результате удается получить образование пульсирующего напряжения на «первичке» Т1, оно индуцируется на «вторичку», что и позволяет получить переменное напряжение на «вторичке».
9. Через уровень на выходе 4 АЗ удастся управлять генератором. Но чтобы генератор на этом уровне мог полноценно работать необходимо, обеспечить наличие напряжения логической единицы.
10. Логический ноль позволит блокировать устройство и установить этот же показатель на выходе генератора.
11. База А1 позволит изготовить звуковой генератор, который будет генерировать звуковые импульсы. Регулировать частоту импульсов и настраивать их можно с помощью резистора К1.
12. Напряжение в виде импульсов будет идти на выходы 2 А2 с вывода 3 А1.
13. От этого устройства будет зависеть частота передачи импульсов на изгородь.

Если взять за основу схему таймера А2, то можно создать схему одновибратора. Когда на вывод 2 будет поступать напряжение, оно будет формировать определенный импульс, продолжительность которого можно выбрать самостоятельно с помощью резистора под номером К4. Этот сигнал носящий характер импульса и будет поступать на резистор В10. Он попадает на затвор ключевого, полевого и достаточно мощного транзистора УТ1. В его стоковой цепи будет находиться подключение к «первичке» стандартной катушки зажигания от легкового автомобиля Т1. Возможно вас также сможет заинтересовать информация о том, сколько корова дает молока в сутки и как увеличить удои.

Стоит заметить, что для создания изгороди подойдет любая катушка зажигания, но предпочтение лучше отдать катушке автомобиля с контактной системой зажигания, такая есть у следующих машин:

• Москвич 412;
• Москвич 2140;
• Жигули 2106;
• Жигули 2101.

Но можно отыскать и другие подходящие автомобили с контактной катушкой зажигания, которая подойдет для создания электропастуха. А вот сколько сена нужно корове на зиму и какие корма самые эффективные, можно прочесть в данной статье.

Последствия применения электропогонялки для овец и коров

Желательно выбрать схему с коротким импульсом, поскольку если импульс будет длинным и довольно мощным, животное не сможет покинуть опасное место. Непредсказуемое поведение животного (в большей степени это правило касается лошадей), обусловлено спазмом мышц. Спазм возникает по причине слишком длительного и мощного импульса. И если животное не покинет опасное место, то последует второй импульс в результате такого воздействия оно может погибнуть.

Недостатки такого генератора:

1. Работает постоянно, расходует много энергии, что приводит к быстрому изнашиванию аккумулятора.
2. Сомнительная безопасность. Если «под удар» попадет крупное животное, то импульс не принесет ему особого вреда, а вот если с изгородью столкнется небольшого размера собака или кот, то животное может погибнуть.

Существует несколько различных схем, они отличаются длинной волны, ее можно отрегулировать самостоятельно. Но если навыки в работе с электричеством не слишком высоки, а познания в физике стремиться к нулю, то лучше ознакомиться с несколькими схемами и выбрать наиболее понятную. А вот как выглядит Швицкая порода коров и какие существуют характеристики, можно увидеть перейдя по этой ссылке.

Что это такое

Как следует из названия, это такое ограждение, защитные функции которого усилены воздействием электрического тока. Как известно, все живое подвержено влиянию электричества, воздействующего на физическое и психическое состояние организма.

В зависимости от назначения, виды и параметры электрических изгородей изменяются в широком диапазоне. Можно выделить два основных типа:

• Охрана периметра от проникновения посторонних животных или препятствование тому, чтобы покидали пространство собственные;
• Охрана периметра от проникновения человека извне или выхода наружу.

Принцип действия электроизгородей обоих типов одинаков. На металлические провода, закрепленные на изоляторах, подается напряжение. В результате контакта объекта с проводом возникает электрическая цепь, в которой объект выполняет функцию проводника электричества от источника в виде провода до заземления, то есть грунта. Прохождение тока высокого напряжения создает непереносимый уровень дискомфорта, болевые ощущения. При высоком напряжении и силе тока это может приводить к термическим ожогам и гибели.

Приблизительная схема работы

Даже у начинающего фермера настройка и установка изгороди не составит труда, особенно, по инструкции

Однако, важно соблюдать правила безопасности:

• не проводите настройку под напряжением;
• заземляйте систему;
• не подпускайте маленьких детей;
• не трогайте изгородь босиком или во время дождя;
• отключайте ток во время грозы.

Электропастух для овец это, пусть, и небольшой, но источник тока — он детям не игрушка! По подсчетам, которые делали и крупные, и небольшие фермы, затраты на приобретение такого устройства окупаются в срок от 3 до 6 месяцев, благодаря экономии на рабочей силе и сбереженным беглецам из отары.

В заключении хотелось бы отметить, что подобный инструмент для контроля за выгоном скота — прогрессивный и современный способ, который способен полноценно заменить ручной труд во многих его проявлениях.

Полезный совет: чтобы овцы за первые дни не рвали проволоку, пометьте ограждение флажками или лоскутами, чтобы она выделялась визуально и это позволит внедрить электронного пастуха с минимальными расходами!

Как выбрать уже готовое устройство

Если же у вас нет желания изготавливать конструкцию самостоятельно, то можно выбрать уже готовое изделие, которое, разумеется, будет в несколько раз дороже. К процессу покупки нужно подойти особенно тщательно, так как производители часто завышают цену на электропастухов, чтобы извлечь как можно больше выгоды.

Итак, прежде чем пойти на рынок за устройством, необходимо определить для себя, в каком из двух видов изгороди вы нуждаетесь: во временной или постоянной

Следующее, чему стоит уделить внимание: насколько далеко располагается пастбище от ближайшего источника энергии. Если постройка, от которой конструкция может получать электричество, располагается довольно далеко, то при покупке следует отдавать предпочтение изгороди, идущей в комплекте с автономным источником энергии

Это может быть как аккумулятор, так и солнечная батарея.

В этом году мы установили электропастух и очень им довольны! Содержим пони, следить за которыми раньше было довольно сложно. Но теперь все проблемы исчезли, животные гуляют по восемь часов в день, счастливые и здоровые! Переносить конструкцию удобно. Рекомендую!

Сказать, что довольны покупкой данного устройства, — не сказать ничего! Просто замечательное и заметно облегчающее жизнь приспособление. Скот в полном порядке, электропастух стоит крепко и надёжно

Перед покупкой действительно важно проконсультироваться со специалистом, чтобы подобрать ту изгородь, которая подойдёт именно вам

Пользуемся уже больше трёх лет, и результаты вполне удовлетворяют. При правильной работе это абсолютно безопасно как для скота, так и для его хозяев. Все конюшни у нас огорожены, и ещё ни одна лошадь не прорвалась за их пределы

Важно со вниманием отнестись к такому пункту, как заземление. Тогда и функционировать всё будет как следует

Основные производители электрических пастухов для коров, сколько они стоят

Заводчики животных могут выбрать модели электроизгородей, изготовленных в России, а также за рубежом. Из зарубежных моделей на рынке в основном представлены германские и французские изгороди. Обойдутся они немного дороже, чем отечественные.

Единственным предприятием в России, которое выпускает элетропастухи, является завод Рикс, расположенный в Свердловской области. Он предлагает достойный выбор изгородей.

Производитель Рикс

Модели их разработаны в соответствии с направлением в животноводстве. То есть изгороди для крупного рогатого скота мясных пород отличаются от изгородей для коров молочных пород. Отдельный сегмент – электропастухи для телят. Есть электропастухи и для овец, владельцы овец породы дорпер довольно положительно откликаются на устройство.

Цена комплекта зависит, в первую очередь, от площади огораживаемой территории. Устройство, рассчитанное на 1 Га земли, обойдется животноводу в 12 тысяч рублей. В эту цену входят и все комплектующие. Изгородь на 6 Га обойдется уже в 18 тысяч рублей.

Это стоимость однорядной системы. Трехрядная обойдется значительно дороже. Изгородь, предназначенная для 1 Га будет стоить около 20 тысяч рублей, а для 6 Га – более 30.

А вот как выглядит Калмыцкая порода коров и как её необходимо содержать и как правильно кормить, поможет понять данная информация.

Из зарубежной продукции в России широко распространены модели финских фирм OLLI и WILE. Стоимость их комплектов не намного выше. Цена на двухрядный комплект OLLI (на 1 гектар) составляет примерно 18 тысяч рублей.

На видео – электропастух OLLI:

Выбор электропастухов у этих компаний просто огромен. Они выпускают изгороди для всех видов животных. Кроме того, они производят комплекты, защищающие пасеки и хозяйственные участки от набегов диких животных.

А вот что делать. когда у коровы стоит желудок и какие меры стоит предпринять, поможет понять данная информация.

Животноводам стоит также обратить внимание на продукцию польского завода AGRI. Их модели достаточно доступны, а цены не очень отличаются от стоимости комплектов из России

Электропастух AGRI

Продукцию зарубежных крупных фирм легко заказать и в России. Есть много представителей этих компаний, занимающихся доставкой и продажей различных моделей электроизгородей.

При выборе фирмы-производителя стоит обращать большое внимание на отзывы других покупателей. Модели фирм, перечисленных выше, давно используются нашими соотечественниками и проверены временем

А вот как выглядит Джерсейская порода коров и какие условия её содержания. поможет понять данное видео.

Электропастух – незаменимое устройство в животноводстве. Он позволяет рационально использовать пастбища и приучает животных к дисциплине. Благодаря электроизгороди любой хозяин может уберечь себя от убытков и возможных травм животных.

Используя такое устройство, животновод может быть уверен, что его поголовье не разбредется и не попадет под колеса автомобилей. Кроме того, значительно уменьшаются расходы на обслуживающий персонал.

Системы электроограждений используются уже несколько десятков лет и зарекомендовали себя как надежные помощники любого скотовода. Популярность их в нашей стране увеличивается год от года. Все больше хозяев переходит на такой способ выпаса крупного рогатого скота.

Как правильно пасти коров

Рассмотрим правила выпаса:

1. Нельзя переводить на пастбищное содержание резко, животное должно постепенно привыкать к новому режиму дня и рациону. Переход должен осуществляться в течение 10 дней. Утром и вечером, когда животные в коровнике, им также нужно давать дополнительный корм, к которому они привыкли в течение зимнего периода. Так можно сохранить нормальное пищеварение и жирность молока.
2. На первых порах пасти животных нужно всего 3-4 часа в день. Это делается для того, чтобы они не могли сразу съесть слишком много свежей травы, так как от этого могут возникнуть проблемы с пищеварением. Только постепенно время выпаса можно довести до 12-14 часов. Лучшее время для выпаса — май и начало лета, когда молодая трава содержит много протеина и углеводов.
3. Точно так же и перед наступлением холодов: время выпаса сокращают постепенно.
4. В сильную летнюю жару коровы должны пить до 5 раз в сутки, зимой хватить и двух раз. Нужно давать только чистую воду без посторонних примесей и запахов, не затхлую. Не подходят коровам и артезианские воды.
5. Для хорошего пастбищного содержания понадобится несколько участков. Это необходимо, чтобы трава успевала подрастать на тех участках, где не содержатся коровы. Возвращаться к участку можно только, когда трава на нем подрастет до 15 см, не меньше. Этот способ позволяет омолаживать траву, она всегда будет питательной и сочной. Только таким способом во многих случаях удается добиться необходимого количества кормов — до 50 кг в сутки на одну корову.
6. Молодняк нужно пасти отдельно от взрослых особей. Также нельзя позволять телятам высасывать молоко у дойных коров. Взрослые коровы могут проявлять агрессию, травмировать телят.
7. Если скот не планируется загонять в коровник на ночевки, то нужно обеспечить им навесы. Они также будут необходимы в дождливые дни.

Материалы для изгороди

Электрический забор состоит из стоек, изоляторов, проводника тока и соединительных элементов. Для стоек применяются любые материалы, удовлетворяющие конкретным условиям. Это может быть дерево, металл, пластмасса, бетон. Изоляторы, на которые крепятся провода, обычно изготавливают из пластмассы. Применение обычных фарфоровых изоляторов вполне возможно, но их установка может оказаться дороже и не всегда доступна.

Чертежи и схемы электрических изгородей для различных животных

Главным элементом в электрическом заборе является проводник тока. В таком качестве традиционно используют стальную оцинкованную проволоку толщиной от одного до трех миллиметров. Установка, крепление и натяжение ее не всегда удобно и не очень технологично. Поэтому проволоку рекомендуют использовать для долговременных ограждений с применением достаточно прочных столбов.

Альтернативой проволоки стали проводящие элементы на основе полимеров:

• Шнуры из лавсана толщиной до пяти миллиметров;
• Плетеные ленты от одного до четырех сантиметров;
• Пластмассовые ленты с фольгированной поверхностью.

В них встроены металлические нити или электропроводящая фольга.

Полимерные ограждающие элементы гораздо удобнее в монтаже, не требуют сложного натяжения. Многократное использование не приводит к утрате потребительских свойств, что является привлекательным качеством для устройства временных или перемещаемых ограждений.

Невидимый с некоторого расстояния стальной провод затрудняет выработку у животных рефлекса, удерживающего их от приближения к ограде. Элементы ограждения на основе полимерных материалов гораздо заметнее, поскольку окрашиваются в броские цвета и имеют больший габарит. Животное быстро воспринимает установленную границу и не пытается ее пересекать, ему проще выдерживать безопасное расстояние.

Было проверено ранее:

Несколько пояснений: как видно, в блоке повышающего преобразователя отсутствует контроль тока ключа, позволяя тем самым исключить бесполезно жрущий энергию шунт. Такой финт удался после небольшого исследования заряда конденсатора и выведения соответствующей функции учтённой в прошивке микроконтроллера, подробная статья о заряде конденсатора находится в соседнем разделе.

С помощью переферии независимой от ядра, ШИМ реализованный в микроконтроллере выглядит следующим образом:

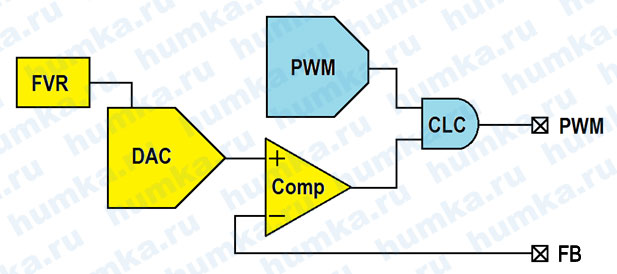

Источник опорного напряжения FVR подключен к цифро аналоговому преобразователю DAC заведенному на компаратор. На второй вывод компаратора идет обратная связь от заряжаемого конденсатора. Выход компаратора и ШИМ сигнал заведены на CLC ячейку (конфигурируемая логическая ячейка) которая работает как элемент AND, аппаратно прерывая сигнал на выходе ШИМ контроллера при достижении конденсатором необходимого напряжения.

С помощью DAC можно задать необходимое напряжение (в соответствии с настройками мощности) на конденсаторе.

Также, соотношение витков трансформатора позволило исключить снаббер в первичной обмотке, при этом выбросы напряжения на ключе не превышают ~80 вольт. Двухканальный драйвер управляет транзистором преобразователя и затвором тиристора.

Дроссель для конденсаторов ~50uf следует мотать проводом с диаметром 1-1.3мм на воздушной оправке диаметром ~10мм, около 33 витков в 3 слоя. Для конденсаторов большей ёмкости следует использовать провод 1.3-2мм, дроссель при этом будет около 45 витков в 3 слоя.

Для разработки отсутствует выходной трансформатор, индуктивность и конденсатор на первичной обмотке, в качестве нагрузки подключены две лампы накаливания 220V 75W соединенные последовательно, прототип в сборе выглядит так:

Съёмка теплового режима при работе с конденсатором 50uF после ~10 минут работы:

Ожидаемо греется LDO около МК, трансформатор имеет температуру 34С°, транзистор (без радиатора!) 37С°. Напомню, если трогать рукой, тёплыми ощущаются предметы имеющие температуру выше 36.6С° (температура тела).

При работе на конденсатор 80uF транзистор нагрелся до 64 градусов, трансформатор выше 50. Абсолютно нормальный режим работы для этих элементов, но для подстраховки, в готовом устройстве транзистор будет установлен на небольшой радиатор.

На данн

Please enable JavaScript to view the comments powered by Disqus.

Крепления (изоляторы) для электропастуха — с чего правильно начать?

На самом деле, именно так и стоит вопрос у того кто однажды решил установить электропастух на своём участке: С чего начать и как правильно всё сделать, чтобы в дальнейшем не заниматься многочисленными переделками и не нести дополнительные расходы?

Давайте изначально определимся, что есть изоляторы для электропастуха и что из себя представляют крепления для него.

Многие, в том числе и продавцы, зачастую отождествляют изоляторы с креплениями. Хотя, по факту, это совершенно разные вещи и по сути и по назначению.

Изоляторы для электропастуха или крепления

Изолятор для электропастуха — это предмет (оборудование) удерживающий и фиксирующий токопроводящий элемент (провод, шнур, проволока) и обеспечивающий его изоляцию от непредусмотренных потерь электричества, а так же способствующий передаче сигнала (напряжения) на определённое расстояние, без существенной потери его основных свойств.

Крепление для провода (шнура, проволоки) — предмет способный определённое количество времени фиксировать токопроводящий элемент без существенных снижений его проводящих характеристик и свойств для достижения конечного результата. В данном случае, без потери мощности тока.
