Как собрать мини-трактор своими руками?

После того как чертеж будет составлен, можно заняться подготовкой необходимых деталей. У вас должно быть в наличии следующее:

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

• Двигатель;
• Трансмиссия;
• Рама;
• Рулевое управление.

Не каждый владелец найдет в своем хозяйстве вышеперечисленные детали. Поэтому будьте готовы к тому, что вам придется пробежаться по толкучкам, а также заглянуть на сайты о продаже запчастей. Наверняка на одном из них вы обнаружите необходимые вам детали по бросовым ценам.

Рама

Для изготовления переломки чаще всего используют металлический швеллер №5 или № 9. Этот материал лучше всего подходит потому, что обладает необходимым запасом прочности на изгиб. На основе швеллера вам придется изготовить две полурамы методом сварки. После этого их соединяют друг с другом при помощи шарниров. В качестве крепежа можно использовать карданный вал грузовика.

Возможно, кому-то переломка не подойдет. В этом случае альтернативой может стать цельнометаллическая рама. В составе такой конструкции присутствуют следующие элементы: правый и левый лонжерон и передний и задний траверсы.

Для создания лонжеронов можно взять швеллер № 10. А чтобы изготовить заднюю и переднюю траверсы, можно воспользоваться швеллерами № 16 и № 12. Поперечная балка может быть выполнена из металлического бруса.

Двигатель

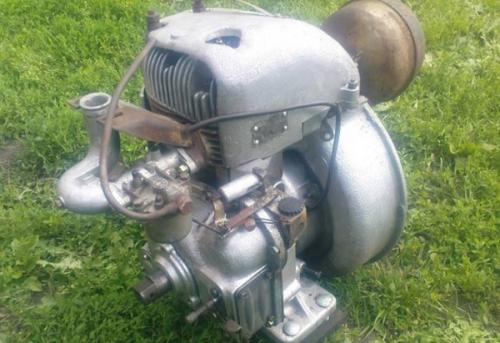

На самодельный мини-трактор можно установить любой двигатель, главное, чтобы он имел необходимую мощность. Чтобы самодельной технике было под силу справляться со всеми задачами, лучше всего ее оборудовать силовым агрегатом мощностью 40 л. с.

В большинстве случаев для самодельных минитракторов используют следующие типы моторов:

• М-67;
• МТ-9;
• УД-2;
• УД-4.

Также вместо них можно позаимствовать двигатель из отечественных легковых автомобилей марки «Жигули» или «Москвич».

В том случае, если вы решили придерживаться варианта 4×4, то вам придется доработать мотор М-67: необходимо увеличить передаточное число трансмиссии. Если этого не сделать, то мощность силового агрегата будет недостаточна для того, чтобы техника смогла двигаться. Также позаботьтесь о том, чтобы мотор был оснащен дополнительной системой охлаждения.

Трансмиссия

В качестве коробки передач и вала отбора мощности можно позаимствовать необходимые механизмы из автомобиля ГАЗ-53. Сцепление можно взять от ГАЗ-52. Имейте в виду, что эти узлы необходимо будет доработать. Одна из задач, которую вам необходимо решить на этом этапе — обеспечить синхронизацию сцепления с двигателем. Для этого выполняется сварка новой корзины сцепления, после чего ее дорабатывают, придавая необходимые размеры. Определенные манипуляции придется выполнить с маховиком двигателя, у которого нужно укоротить заднюю плоскость, а также создать отверстие в центре. Если в вашем хозяйстве имеется токарный станок, то вы без труда выполните эти операции.

Рулевое управление

Учитывая, что этот механизм предназначен для использования на мини-тракторе, у него должны присутствовать гидравлические цилиндры. В этом случае ваша самодельная техника будет более управляемой. Имейте в виду, что система гидравлики является сложным механизмом, поэтому изготовить ее самостоятельно в домашних условиях вы не сможете. Поэтому вам необходимо будет найти подходящую сельскохозяйственную технику и позаимствовать из нее имеющуюся там гидросистему. Для нормальной работы гидравлики в нее должно поступать масло, а потому вам необходимо раздобыть и насос.

Задний мост

Этот механизм вы можете позаимствовать у легкового или грузового автомобиля, после чего поставить на ваш самодельный минитрактор. Однако прежде вам придется его доработать: нужно уменьшить полуоси при помощи токарного станка. В том случае, если вы не найдете готовый мост, можно собрать его от разных машин. Имейте в виду, что роль ведущего будет выполнять задний мост. Поэтому для переднего можно использовать любой имеющийся механизм, главное, чтобы он соответствовал нужным размерам.

Колеса

Подыскивая колеса для минитрактора, учитывайте их радиус, который должен соответствовать целям использования техники.

• Если вы собираетесь перевозить с помощью этой машины грузы, то лучше всего выбирать диски радиусом от 13 до 16 дюймов.
• Если мини-трактор вам необходим, чтобы выполнять сельскохозяйственные работы, то на него рекомендуется устанавливать колеса 18–24 радиуса.

Рама

Именно должна служить крепким базисом, лежащим в основе любой агротехники, будь это комбайн или трактор. Ее изготовление должно производиться из высокопрочного металла, который бы смог выдержать тяжесть, как основных механизмов, так и дополнительных навесных, без которых не обходится ни один трактор.

Рамы бывают:

• цельной конструкции;
• переломной.

Причем, агрегаты с переломной рамой – более маневренны и надежны, что определяется рядом преимуществ, а именно:

• упрощают процесс разворота техники в ограниченных полевых условиях;
• определяют хорошую проходимость даже на тех участках, где вместо дороги есть лишь направление;
• лучшей сбалансированностью;
• возможность демонстрировать высокие мощностные параметры при небольших расходах топлива.

Создание переломки 4х4 несколько усложнит процесс сборки рамы, но будет того стоить.

С чего начать делать самоделку?

Чтобы сделать любую самоделку, нужно в первую очередь изучить принцип работы минитрактора, его виды, особенности, сферы применения, возможности. Это необходимо для того, чтобы вы могли определиться, для каких именно целей вам нужна данная техника.

Минитрактор — это достаточно мощная техника, которая выполняет любые задачи по обработке земли любых типов, а также по уходу за культурными растениями, по уничтожению сорняков, удобрению, сбору урожая, перевозке грузов, и многое другое. Минитрактор-самоделка по своей сути ничем не будет отличаться по своим техническим особенностям от полноценного агрегата от известных производителей.

Чтобы построить минитрактор-самоделку своими руками, вам для начала нужно создать подробную схему будущего агрегата. Именно по ней вы будете ориентироваться в расчете размеров, в расположении рабочих узлов.

Самостоятельно вы можете сделать минитрактор-самоделку, где за основу можно взять следующие автомобили:

1. Сборка минитрактора своими руками из УАЗа. Составляющие элементы от автомобиля УАЗ стоят очень дешево, поэтому от вас не потребуется больших денежных затрат. Однако технические характеристики машины отлично подойдут для модернизации его в минитрактор. Полный привод делает машину более удобной и функциональной;
2. Самоделка из ЛУАЗа. Минитрактор из ЛУАЗа можно сделать полноприводным с отключаемым задним приводом. От автомобиля можно взять всю ходовую часть и коробку передач;
3. Самоделка из «Жигулей». Самоделка из Жигулей — это оптимальный вариант, так как данный автомобиль, который уже изжил свое, найдется всегда, как и комплектующие к нему. Единственный недостаток — это работа на достаточно дорогом сегодня бензине, в то время, как современные модели минитракторов работают на дизеле;
4. Самоделка из Ока. От данного автомобиля отлично подойдет двигатель, который позволит будущему минитрактору в полной мере справляться с поставленными задачами;

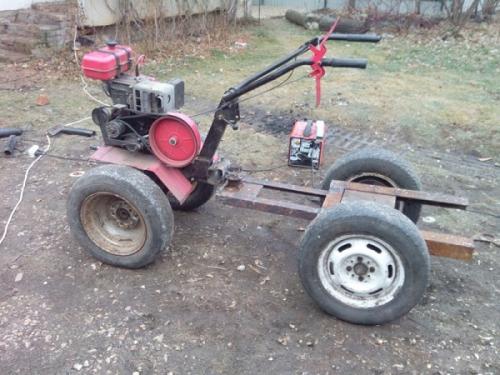

5. Из двигателя от мотоблока. Самый распространенный и простой вариант самоделки. По сути вам необходимо будет лишь модернизировать мотоблок, добавив раму и кабину.

https://youtube.com/watch?v=b_BGNXJIYQQ

• гидравлика. Минитрактор с данным устройством имеет массу преимуществ. Такой техникой будет гораздо удобней управлять, вы сможете устанавливать навесное оборудование с гидроприводом, значительно улучшить тормозную систему. В целом ваш трактор будет более выносливым, а его возможности возрастут в разы;
• балка/мост. Вы можете самостоятельно сделать переднюю балку для минитрактора. Зачастую заводские модели имеют слабое устройство, которое часто не выдерживает нагрузку. Это можно исправить, усовершенствовав деталь своими руками;
• кабина. Минитрактор может не иметь кабины. Однако длительная работа под палящим солнцем может негативно сказаться на здоровье. Вы можете сделать кабину, которая защитит вас от прямых солнечных лучей, а также от дождя, ветра;
• ВОМ (вал отбора мощности). Необходим для передачи вращения от привода к навесному оборудованию. Бывает трех видов — зависимый, независимый, синхронный;
• рама легко изготавливается из металлических труб диаметром в 4 сантиметра. Чтобы конструкция была более прочной, в боковых частях привариваются специальные уголки;
• коробка передач подойдет от автомобиля «Шкода». Подойдут и другие подобные варианты, однако учитывайте то, что у вас должно быть несколько скоростей вперед и хотя бы одна скорость назад;
• тягу можно сделать из мотоколяски;
• рулевую колонку также можно взять от автомобиля отечественного производителя.

Помимо всего прочего, минитрактор своими руками можно сделать с разными видами двигателей, как, например, ЗИД или УД 25. Первый — четырехтактный одноцилиндровый бензиновый мотор с воздушным охлаждением, второй — четырехтактный карбюраторный бензиновый мотор. Оба отлично подходят для самостоятельного создания сельскохозяйственной техники, в частности минитрактора.

Как сделать самодельный минитрактор?

Для создания подобной аграрной техники специалисты из народа
используют несколько методик, но в большинстве случаев все происходит примерно
так:

1. Создается рама из
обычного прокатного швеллера при помощи сварки заранее подготовленных
элементов, в которые входит передняя и задняя траверсы и два лонжерона.
Передняя часть данной техники выполняется более узкой, в результате рама
получает трапециевидную форму. После чего в раме производятся отверстия для
установки других частей корпуса и механизмов.

Самодельный минитрактор — рама

2. При помощи сварки по углам рамы крепятся уголки, которые
играют роль стойки, а также служат подрамником и соединяются между собой в
верхней части. Далее на раму монтируется задний мост, ну а при конструировании
полноприводной техники необходимо будет установить еще и передний мост.

3. Монтируется двигатель необходимой мощности, в роли которого
обычно используют различные силовые агрегаты с мотоблоков (см. Минитрактор из мотоблока Нева), мотоциклов (даже оппозитных).

Самодельный минитрактор своими руками — установка двигателя

4. На раму монтируется коробка передач, которая должна быть
обязательно развернута к водителю, для того чтобы управление было максимально
комфортным и простым.

Установка коробки передач на конструкцию мини-трактора

5. Далее монтируются различные составляющие рулевого
управления. В основном используют обычные рули от отечественных автомобилей, в
некоторых случаях даже от мотоциклов.

6. Обязательно необходимо приварить фаркоп, который
впоследствии пригодится не только для прицепа, но и для некоторого
дополнительного оборудования, такого как: сеялка, косилка или плуг.

Сцепка самодельного минитрактора

7. Заключительным моментом в работе по созданию мини трактора
является монтаж тормозной системы, установка бака, ну и, конечно же,
электрическая часть.

Чертежи самоделок

Ну, а определиться с выбором, любому желающему человеку
сконструировать подобную технику помогут чертежи самодельных минитракторов,
которые есть в интернете.

Чертежи конструкции минитратора с двигателем расположенным в задней части рамы для исключения необходимости использовать транмиссию и карданный вал.

Установка ходовой части

После окончания установки приспособления для навески монтируют на переднюю и заднюю оси, а на них колеса. В основном на заднюю устанавливают те, которые шли в комплекте с мотоблоком, а на переднюю – от легкового автомобиля. При этом рисунок протектора должен быть глубокий. Это важный аспект, поскольку техника получит высокую проходимость, а сцепление колес с грунтом усовершенствуется.

Чтобы оборудовать самодельный трактор полноценной ходовой частью, надо купить ступицы с тормозами. При этом желательно, чтобы в комплект еще входили рулевые тяги, колеса, редуктор и колонка. Но их тоже можно переделать – снять с легковой автомашины.

Некоторые огородники дополняют переднюю подвеску амортизаторами для комфортной работы.

Область применения

Полноприводный минитрактор, сделанный своими руками, обладает достаточно неплохими характеристиками проходимости, что дает ему возможность выполнять фактически тот же фронт работ, что и магазинные аналоги, такие как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

Безусловно, мощность самодельного агрегата может быть несколько слабее, но на уровне бытового использования данный факт практически незаметен.

Основной областью применения данного агрегата, выполненного своими руками, являются сельскохозяйственные работы. Под этим термином кроется достаточно широкий спектр, включающий в себя множество сопутствующих работ. Иными словами, самодельный минитрактор необходим для следующих целей:

• вспахивание земельных владений с целью дальнейшего их использования;
• культивирование почвы, а также избавление от сорняков;
• боронирование почвы;
• проведение посевных работ на обработанной почве;
• посадка и выкопка картофеля.

В принципе, это основное предназначение минитрактора, для чего он и изготавливается. Но, его применение можно существенно расширить, если предусмотреть в его конструкции специальное соединение для дополнительного оборудования, навесного и прицепного типа.

Если все сделать правильно, то ваша самоделка может дополнительно выполнять следующие работы:

• транспортировка различных грузов (перевозка дров, строительного мусора и т.д.);
• уборка снега в зимнее время года;
• стрижка лужаек и газонов, а также заготовка сена для скота.

Как мы видим, минитрактор переломка классика 4х4 своими руками способен существенно облегчить жизнь любого сельского жителя, ведь с помощью данной техники становится возможным выполнение всего вида работ, которые требуется при грамотном ведении подсобного хозяйства.

Незаменимость самодельного агрегата обусловлена еще и тем, что при его изготовлении используется минимум вложений и средств, что очень важно для сельской местности. Более подробно о работе полноприводного минитрактора смотрите на видео:

Более подробно о работе полноприводного минитрактора смотрите на видео:

Что собой представляет трактор переломка

По конструкции и габаритам переломка есть не что иное, как обыкновенный мини-трактор. Обычно такая техника выпускается на базе мотоблока. Бывает самодельный трактор с переломной рамой заводского изготовления или собранный в домашних условиях из старых запчастей. Существует еще третий вариант переломки. Агрегат собирают из мотоблока, а запчасти используют из продающегося специального комплекта для переделки.

По производительности и ряду характеристик трактор самодельный уступает переломке заводского изготовления. Но есть у самоделки и свои плюсы:

• Грамотно собранная техника по функциональности способна превзойти мощные заводские мини-трактора, а стоимость самодельного агрегата во много раз меньше.
• Функциональность трактора переломки может быть существенно расширена под свои требования. Умельцы приспосабливают к технике те механизмы, которые помогают выполнять нужные работы.
• Расходы, понесенные во время самостоятельной сборки трактора, окупятся за 1 год. А если дома имеется много запчастей от старой техники, то агрегат обойдется хозяину практически бесплатно.

Недостатком самодельного трактора можно считать отсутствие нужных запчастей. Если их все придется покупать, то экономии никакой не будет. Тогда лучше сразу приобрести мини-трактор заводского изготовления.

Минитрактор своими руками из Жигулей. Как изготовить мини-трактор из Жигулей своими руками

Рассмотрим, как сделать самодельный трактор из ВАЗ, какие материалы и инструменты понадобятся. Прежде всего нужно выполнить чертежи и схемы всех узлов конструкции. Чтобы сделать минитрактор своими руками, необходимы точные размеры деталей и расчеты. Каждая составляющая должна быть расписана отдельно. И нужен чертеж с трактором в собранном виде. От сделанных схем и чертежей зависит, каким будет самодельный трактор с двигателем ВАЗ 2106.

Во время работы над чертежом следует учесть следующие моменты:

• надо определить расположение коробки передач;
• двигатель должен быть обязательно покрыт защитным кожухом;
• в каком месте будет установлен топливный бак;
• если укоротить раму трактора, то самодельный минитрактор из ВАЗ будет употреблять меньше топлива;
• передняя подвеска должна быть усиленной.

Если вы решили создать трактор из ВАЗ 2109 или ВАЗ 2106, то в результате проделанной работы вы получите довольно мощный агрегат, который справится со многими сельскохозяйственными работами, поможет ухаживать за огородом и растениями.

Итак, приступают к самой разработке и сборке самодельного трактора на базе ВАЗ. Мини-трактор можно сделать с двигателем от ВАЗ 2019 или ВАЗ 2106, позаимствовать дополнительные детали от других моделей машин.

К примеру, коробку передач можно позаимствовать с ГАЗ-53, задние колеса взять с трактора МТЗ-82, а вот передние снять с уже неработающего или ненужного мотоблока, или мотокультиватора.

Также их можно купить в магазине. От любой модели Жигули можно взять рулевое управление и водительское сиденье, или же смастерить его своими руками. Передний и задний мосты берутся с жигулевского агрегата.

Минитрактор своими руками. Выбор двигателя для самодельного трактора

Если вы решились собирать минитрактор своими руками, то в первую очередь нужно подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель ЗИД . Это четырехтактный агрегат с объемом 0,52 л. и мощностью 4,5 л/с, который вполне подойдет для обработки 2-3 гектар земли. Двигатель отличается простотой обслуживания, поэтому его часто устанавливают на различную самодельную технику, к тому же, его просто купить в интернете.

Еще одним вариантом для самоделки является двигатель УД-25 . Это двухцилиндровый агрегат, имеющий мощность порядка 12 л/с и объем 0,42 л. Хотя данный тип моторов давно снят с производства, в интернете имеется большое количество предложений по продаже данного агрегата. Его можно купить приблизительно за 5 000 – 8 000 рублей.

Нередко при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно встретить минитракторы с двигателем от Оки.

Данный двигатель имеет мощность 29,3 л/с и объем 0,649 л. По сути, это вазовский мотор (ВАЗ 21083), только в облегченном варианте, поскольку имеет в 2 раза меньший вес. Отличительная особенность двигателя от Оки – это малый расход бензина и высокий КПД.

Более дорогостоящий вариант – это двигатель из «Жигулей» . Моторы линейки автомобилей ВАЗ имеют мощность двигателя от 59 л/с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ – это достаточно мощный агрегат, который способен справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблоков изготовить минитрактор для домашнего хозяйства проще всего, поскольку данный агрегат уже обладает всеми необходимыми узлами управления. Остается лишь сделать подходящую раму, и трактор готов.

Подготовка к созданию самодельного мини-трактора

Для создания мини-трактора на базе мотоблока нужно составить чертеж, его кинематическую схему, а также заранее подготовить материалы, инструменты и оборудование. Если вы владеете требуемыми знаниями и навыками, то с разработкой схемы демонстрации механизма удастся разобраться самостоятельно. Но если таких навыков нет, то найти можно более подходящий вариант в сети.

Для самодельного минитрактора детали и комплектующие можно использовать покупной заводской комплект. Но такое решение нельзя назвать правильным для тех, кто намерен осуществить переломку 4х4 и сэкономить на этой процедуре.

Для техники нужно:

• набор инструментов;
• оборудование для сварочных работ;
• дрель с различными сверлами;
• трубы, швеллеры, выполненные из металла;
• гайки, болты;
• болгарка и диски для работы с металлом.

Внимание! Покупка готового комплекта запчастей для переделки – главная статья расходов, экономить на которой не следует. В противном случае качество готовой конструкции оставит желать лучшего

Кроме этого, для самодельного трактора требуется выбрать два колеса, навеску, кресло для водителя, рулевой механизм, педали и мотоблок с нужным весом и мощностью. Идеально, если это будет аппарат тяжелого класса с дизельным двигателем. Благодаря этому в распоряжении появится сделанный в домашних условиях, но при этом мощный мини-трактор, который эффективно справится с сельскохозяйственными задачами.

При выборе массы нового мини трактора надо учитывать состояние земли, на которой он будет использоваться. Если она уплотнена, пересохшая, то агрегат может и не справится с поставленной перед ним задачей. Следовательно, чем тверже почва, тем тяжелее надо выбирать мотоблок. А мощность мотора нужно соотносить с площадью участка, который будет обрабатываться таким трактором. Поэтому, чем она больше, чем производительнее должен быть двигатель.

Трансмиссия

Как уже говорилось выше, желательно устанавливать силовую установку на самоходы целиком. В этом случае то, что впоследствии станет минитрактором, уже будет иметь, как минимум, четыре передачи вперед и одну назад. Остается только согласовать оптимальные обороты двигателя трактора и нужную скорость. Для этого будет вполне достаточно раздаточной коробки от любого полноприводного авто. Наиболее подходящий вариант – полноприводный УАЗ. Кстати, от УАЗа можно использовать и рассматриваемые ранее составляющие, но они тяжелее, расход получившегося трактора будет выше, а вся его мощность будет использоваться редко.

Хороший элемент для соединения валов – упругая муфта, которая установлена на выходном валу ВАЗовской КПП. Изготовив фланец к раздаточной коробке, можно обойтись без промежуточного кардана. А вот от «раздатки» к ведущему мосту кардан обязателен, т.к. нагрузки там существенно выше, и муфта их не выдержит. Ведущий мост при самостоятельной постройке трактора лучше всего использовать также от автомобиля УАЗ, имеющего бортовые редукторы. Это увеличит, во-первых, тягу, а во-вторых, клиренс (который желательно довести до 450 мм). Необходимый размер колеи самодельного минитрактора получают путем обрезания чулков моста (сужая ее) или изготавливая проставки для крепления колес (расширяя), т.к. номинальная колея УАЗика – 1445мм, что не совпадает с принятыми диапазонами для сельскохозяйственных машин (1260-1285, 1350-1370, 1490-1515, 1790-1815).

Самодельные минитрактора из мотоблока «Нева»

Если планируете сделать самодельные минитрактора из мотоблока «Нева» то первым делом необходимо купить сам мотоблок «Нева» с установленными самодельной или заводской сцепкой, чтобы была возможность перевозить различные грузы при помощи прицепов с кузовом. Для удобства оснастить минитрактор автомобильным рулем, сиденьем, педалями тормоза и газа.

Для самодельного минитрактора можно использовать любой мотоблок, но особенно хорошо для этой цели используются мотоблоки «Нева», с мощными моторами, объем которых от 6д до 8,5 литров. Благодаря этому минитрактор делается с минимумом доработок.

Для мотоблока «Нева» изготавливаем адаптер-самосвал. Такой прицеп можно смастерить самостоятельно, если есть в наличии необходимые материалы, электросварка, болгарка. Специальная конструкция крепления рамы, дает возможность минитрактору из мотоблока «Нева» наклонять и поворачивать прицеп. Поскольку органы управления мотоблоком продублированы, это дает возможность использовать мотоблок отдельно, разобрав минитрактор.

Практичная конструкция минитрактора позволяет не только перевозить кирпичи, но и работать с сыпучими грунтами. Установленный механизм ссыпания, дает возможность вываливать грунт в любое место без проблем.

Изготовив самодельный минитрактор из мотоблока «Нева», можно решить проблемы, возникающие на приусадебном участке. При чем подобная конструкция стоит намного дешевле, чем приобретение небольшого трактора.

Особенности изготовления мостов для минитрактора

Балка для минитрактора – это один из основных элементов хозяйственной машины. Передний мост на минитрактор – это основание для крепления множества важных механизмов и колес. Такая же функция возложена и на задний мост. Во время сборки самодельных минитракторов многие фермеры используют в качестве балок детали от старых автомобилей. Такая конструкция получается достаточно прочной и надежной. Но, чтобы сделать качественные механизмы, требуется внимательно ознакомиться с их устройством, и соблюдать правильный порядок действий при сборке этих конструкций.

Минитрактор – это вид техники, призванной помочь человеку быстрее и качественнее обрабатывать грунт, перевозить багажи, сажать растений, ухаживать за ними и выполнять множество других работ. В наши дни современная техника стоит достаточно дорого, и не каждый готов потратить деньги на ее покупку. Поэтому, чтобы получить минитрактор, и сэкономить, многие фермеры собирают минитрактора из старых автомобилей.

Изготовление минитрактора обычно включает в себя конструирование ходовой части. В первую очередь следует устанавливать ведомый и ведущий мост. При этом задний мост на минитрактор следует собирать по такому же принципу, что и передний. Таким образом, фермеру не потребуется подбирать передаточное число, что крайне сложно делать, не имея необходимого опыта.

Сделать передний мост на самодельный минитрактор можно из балки от старого автомобиля Жигули. В таком случае отпадет необходимость искать и устанавливать редуктор. Этот элемент уже предусмотрен в базовой комплектации ходовой части. Для изготовления поперечной балки на минитрактор подойдут металлические уголки или отрезок трубы с квадратным сечением.

От ведомого ведущий мост отличается тем, что в процессе работы он передает крутящий момент двигателя на колеса. Промежуточным звеном служит карданная передача. При помощи ведущего моста минитрактора осуществляются повороты, стабилизация колес, передача толкающих усилий от ведущих колес на каркас техники.

Чтобы сделать передний мост на минитрактор своими руками, следует более детально изучить его конструкцию.

Самодельная передняя балка для минитрактора должна состоять из следующих элементов:

• прочной поперечной балки;
• втулок осей;
• втулок поворотных опорных осей;
• колесных полуосей;
• роликовых и шариковых подшипников;
• болтовых креплений.

Передняя балка на минитрактор своими руками собирается в следующем порядке:

1. В качестве поперечной балки лучше всего использовать стальной уголок или кусок профилированной трубы. Втулки полуосей можно сделать из конструкционной стали;
2. Для изготовления опорно-поворотных втулок необходимо использовать профилированную трубу. Ее потребуется доработать для монтажа подшипников, и закрыть металлическими крышками из стали марки СТ3;
3. Узел передней балки, в конструкцию которого входят роликовые подшипники и цилиндрическая обойма, необходимо приварить к центральной части поперечной балки;
4. Посредством мощных болтов устройство моста потребуется прикрепить ко втулкам, расположенным в поперечной балке рамы. От того, насколько сильно будут вкручены болты, зависит люфт передней оси по отношению к общей конструкции минитрактора. Как свободное, так и слишком жесткое затягивание болтов плохо скажется на удобстве в управлении техникой. В связи с этим потребуется заранее рассчитать оптимальный люфт болтового соединения.

В аналогичном порядке выполняется изготовление заднего моста. В случае отсутствия времени для сборки балок, готовые детали можно взять от старых отечественных автомобилей. Для этого подойдут машины марки ВАЗ и УАЗ.

С установкой готовых мостов проблем не возникнет. Единственное, что потребуется – обрезать мост. Это позволит применить стандартные короткие полуоси. Задний мост минитрактора также понадобится защитить от ударов во время эксплуатации минитрактора. В качестве защиты можно воспользоваться суппортом – стальным уголком, который следует уложить вдоль сварных швов самодельного моста.

Примеры сборки своими руками

Сборка самодельного минитрактора может осуществляться разными способами, поэтому нет какой-то определенной методики, а также параметров, следовать которым нужно неукоснительно.

Нет, конструирование минитрактора своими руками – это довольно свободное занятие, где можно подключить свою фантазию и собственные наработки.

Конструирование рамы

Однако, будет не лишним описать пару способов, чтобы картина более наглядной.

Вообще, порядок действий примерно следующий:

• На первоначальном этапе происходит конструирование рамы будущего самодельного минитрактора. Сваривают её из металлического швеллера. Как правило, берут №5, либо №9. Из данного материала изготавливаются две полурамы, которые соединены между собой карданными валами, используемые в большегрузных автомобилях.
• Конструкцию можно сделать и из цельной рамы. Для этого нужно взять два лонжерона (правая и левая часть рамы), а также два траверса (зад и перед рамы). В данном случае, швеллер номер 10 будет использован для изготовления лонжеронов, а номер 12 и 16 – для изготовления траверсов.
• Поперек устанавливается металлический стержень.
• Далее на раму устанавливается двигатель. Выбор мотора лежит полностью на том человека, который задумал самостоятельную сборку агрегата. Часто, для этих целей используют двигатели УД-2, МТ-9 и т.д. Взять двигатель можно и от обычного мотоцикла советского производства.
• Коробку передач нужно разместить на раме таким образом, чтобы она была развернута к человеку, управляющему минитрактором. Кстати, для этих целей прекрасно подойдет коробка, взятая из старого ГАЗ-53.
• В качестве руля можно использовать рулевое управление, установленные на старых машинах.
• К задней части рамы нужно приварить фаркоп, который позволит присоединять дополнительное навесное оборудование.

Фаркоп

Колеса нужно подбирать в зависимости от того типа работ, которые вы хотите выполнять на самодельном агрегате. Для вспахивания почвы, размеры колес должны быть не менее 24 дюймов в диаметре. Для обычной перевозки грузов достаточно и 15 дюймов.

На завершающем этапе производится регулировка всех рабочих узлов, натяжка ремней и т.д. Конечно, инструкция довольно схематична, но в сети можно найти самое свежее видео бесплатно, где минитрактора своими руками изготавливают различные мастера, давая точные советы, а также весь процесс наглядно.

Подробнее о самодельном минитракторе смотрите на видео:

Отдельного упоминания заслуживает изготовление минитрактора из мотоблока. При этом, нет принципиальной разницы, какой именно агрегат использовать, ведь их конструкция практически идентична. Рассмотрим приблизительный алгоритм наших действий:

• Начинать мы также будем с изготовления рамы. При этом, мы всего лишь дополняем ту часть конструкции, которая будет расположена над второй парой колес, ведь передняя часть будет нашим мотоблоком.
• Строгих рекомендаций в диаметре металлических труб, используемых для изготовления рамы, нет. Все составные часты разрезаются болгаркой, а затем свариваются между собой, формирую заднюю часть рамы. Посередине можно добавить дополнительный брус из металла, чтобы конструкция была более надежной.
• Сзади приваривается фаркоп, обеспечивающий работу с прицепом и прочим навесным оборудованием.

Минитрактор из мотоблока

• Для передних колес можно приобрести ступицы. Крепится они будут к металлической трубе, подходящей по ширине к передней части минитрактора.
• В центре нужно просверлить отверстие сквозного типа, через которое осуществляется крепление к раме. Редуктор червячного типа, в данном случае, будет соединять тягу от руля и раму.
• Далее нужно установить заднюю ось. Делается это на подшипники, которые установлены во втулки. Далее устанавливается шкив, обеспечивающий подачу работы от используемого мотора.
• Колеса можно подобрать от старых автомобилей, либо от тех же мотоблоков.
• На заключительном этапе производится установка тормозной системы, а также регулировка всех рабочих узлов.

Особенности постройки самодельных тракторов

Прежде всего следует определить, что будет взять за базу трактора: мотоблок или иная конструкция. От этого будет зависеть все дальнейшее проектирование.

Далее необходимо составить чертеж: можно либо взять готовый (в глобальной сети находятся различные типовые проекты под любые модификации легкой самодельной техники), либо разработать собственный.

Следующий важный момент – рама: ее подбор зависит от типа двигателя, системы управления и трансмиссии собираемого трактора. Следует учитывать, что ведущие колеса должны иметь максимальную загрузку (вместе с весом водителя и навесного оборудования), идеальное соотношение по развесовке – 40/60.

Составить схему и план постройки лучше заранее, это сэкономит деньги и время.

Под «базу» мини-трактора сегодня используют не только мотоблоки, но и автомобили: тракторные машины делают на основе «Оки», «Запорожцев», УАЗов и т. д. Можно сделать самодельный трактор из «Жигулей».

Стоимость машины будет в пределах 1000 USD, можно уложиться и в меньшую сумму.
