Ручная картофелесажалка своими руками: как сделать приспособление для посадки картофеля

Принцип работы картофелесажалки

Сажалка картофеля для мотоблока позволяет быстро посадить и собрать картофель. Основное преимущество – при правильно выбранном устройстве усилия человека минимальны, но результат максимальный.

Картофелесажалки различают по множеству признаков, разберем деление по способу передачи корнеплодов:

1. Ложечковые. Устройство работает за счет захватывания плода, после чего анкер осуществляет выпадение картофеля. Популярным видом является универсальный, с помощью которого можно сделать борозды, высаживать клубни. Также они помогают удобрить почву и выполнять работу при нужной высоте гребня.
2. Плоскоременные. Материал для посадки передается через ремень в форме V, который создает очередь в посадке.
3. Фасонные. Комбинированное устройство, работает на основе двух предыдущих моделей. Отличный вариант для картофеля, который еще не пророс.
4. Мультиременные. Аппарат, который позволяет одновременно высаживать два рядка. Схема работы позволяет равномерно разделять картофель при подаче к посадке.
5. Накалывающие. Принцип работы данной модели по праву считается самым простым. Конструкция позволяет высаживать картофель, предварительно разрезав его.
6. Пальцевые. Процесс подачи картофеля осуществляется за счет “пальцев”, с помощью которых происходит фиксация и передача картофеля для посадки.

Картофелесажалки бывают разных видов

Перед покупкой картофелесажалки для мотоблока Нева следует внимательно изучить концепцию работы. Это просто: устройство закрепляется на посадочной технике (следуя инструкции!), в специальный бак высыпается материал для посева. После этого оператор совершает посадку за счет обычного прохода по участку. Машина сама будет засыпать клубни в заранее приготовленные борозды, после чего накроет их грунтом. Машинисту нужно лишь управлять техникой и следить за уровнем посадки.

Современные модели оборудованы функцией автоматической настройки глубины посадки, что также облегчает посадку картофеля. Также рекомендуется, чтобы габариты мотоблока соответствовали размерам бункера, иначе техника потеряет в показателе мобильности и удобстве. Рекомендуется подбирать модель, опираясь на формулу: длина грядки умножить на 2.

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

• рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
• резервуар (бункер) для клубней картофеля;
• шестерни, которые будут приводить весь механизм посадки в действие;
• стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
• колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое

Для примера, прочитайте статью о снегоуборщике Honda – описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А в этой статье – представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

• Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
• Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
• Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
• Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
• Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Сборка своими руками

Картофелесажалка должна размещаться на шасси из швеллера с парой лонжеронов, соединяющихся друг с другом тремя поперечинами. Колесная база — это всего два колеса, снабженных грунтозацепами.

Между колесами располагается деревянный диск толщиной 6 см. У него есть две пары пазов, диаметр которых должен быть настолько большим, чтобы можно было захватывать любые по размеру корнеплоды. Впрочем, вместо деревянного диска с пазами можно использовать шестерни, цепи и лотки для картофелин.

Одним из самых важных и выделяющимся на фоне других элементов мотоблока с картофелесажалкой является бункер, в который загружаются корнеплоды перед началом работы. Эта большая емкость для картофеля располагается над колесами. Изготовить ее можно из металлических листов толщиной в несколько миллиметров, но чаще всего не желающие раскошеливаться на покупку полностью готового аппарата владельцы загородных территорий используют бачок от старой стиральной машинки советского образца.

Если же по той или иной причине был выбран более сложный метод изготовления бункера для корнеплодов, нужно иметь в виду: стенки металлической емкости должны быть наклонными, ведь в этом случае картофелины будут одна за другой скатываться вниз.

Диск с пазами или заменяющая его система шестерней сверху прикрывается специальным щитком. Он нужен для предотвращения случайного выпадения картофелин до их попадания в почву. Рама картофелесажалки должна быть укреплена полосками из стали. Они должны располагаться от проходящей по центру поперечины до арки. Кроме того, необходимо прикрепить металлические уголки и стальные накладки толщиной около 4 мм.

К лонжеронам нужно присоединить опору и подножку, выполненную из стального листа толщиной 5 мм. При определении высоты расположения подножки нужно учитывать рост человека, который будет управлять аппаратом во время посадки овоща. В общем, использование картофелесажалки не должно вызывать никаких трудностей.

Сиденье для управляющего можно выполнить из металлического уголка, тонких досок, поролона и плотной ткани. Уголок следует использовать в качестве каркаса. Сверху к нему присоединяются несколько досок. Для повышения комфортности доски сверху выстилаются поролоном и обтягиваются плотной тканью. Можно также использовать кресло от автомобиля или оставить аппарат без сиденья.

К числу основных элементов картофелесажалки относятся колеса. Изготовить их с нуля довольно трудно, поэтому лучше взять готовые колеса от старой сельскохозяйственной техники. Главное не забывать о том, что они должны быть снабжены грунтозацепами. Каждая из удерживающих колеса ступиц должна иметь пару подшипников. Чтобы защитить их от грязи, следует использовать войлочные прокладки.

Ось к раме прикрепляется с помощью уголков и сварки. Картофелесажалка, изготовленная из металла, имеет большой вес, и поэтому при прикреплении ее к мотоблоку необходимо установить противовес.

Изготовленный собственными руками аппарат для посадки картофеля — это не только значительная экономия денег, но и очень удобное приспособление. Любой человек при его создании будет учитывать именно свои предпочтения. К тому же при эксплуатации самодельную картофелесажалку можно время от времени совершенствовать, снабжая новыми полезными элементами.

Посадка картофеля – трудоемкий процесс, особенно если нужно обработать почву большой площади. Чтобы облегчить задачу, огородники используют мотоблок. С помощью этой техники посадка картошки не забирает много времени, а обработать огород площадью в 5-6 получается за несколько часов.

Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

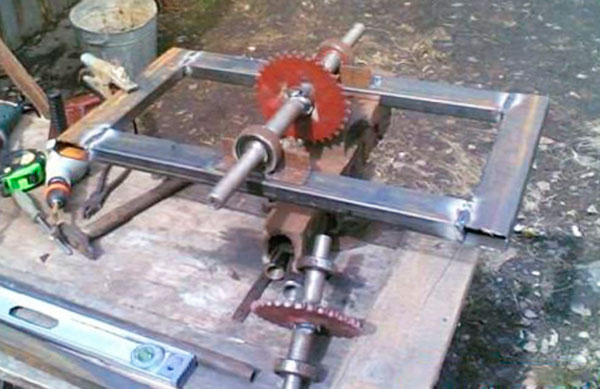

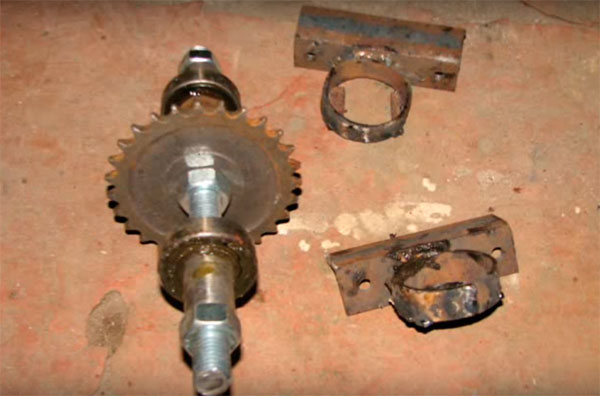

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

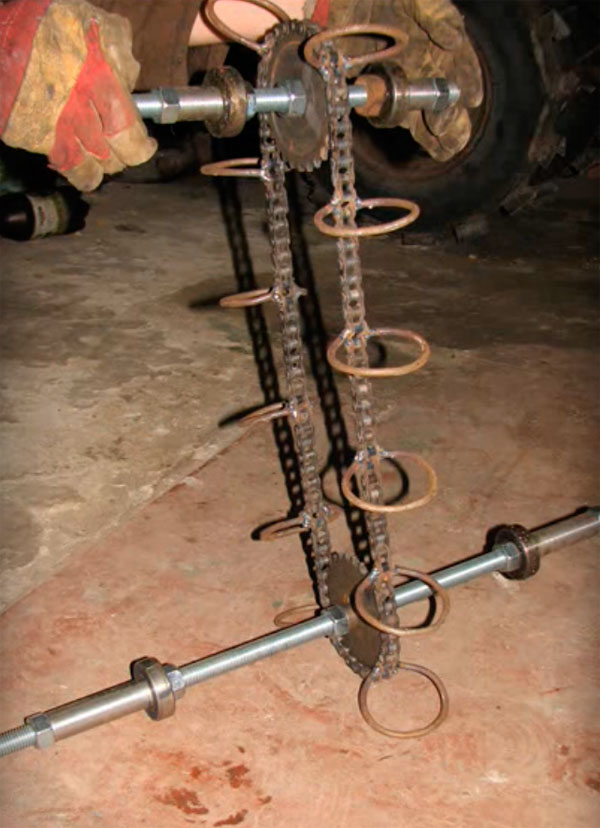

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

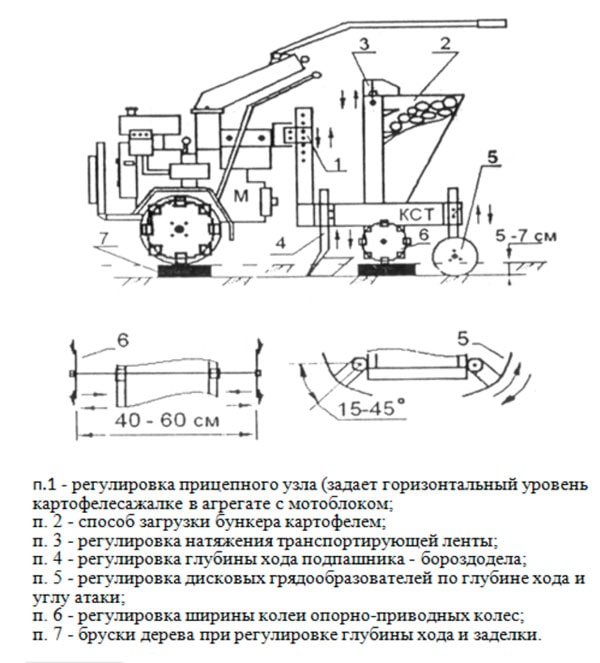

Схема установки сажалки на мотоблок.

Самодельная картофелесажалка в работе видео.

Популярные статьи из этой рубрики

Как сделать умывальник из канистры

Как сделать инкубатор своими руками в домашних условиях

Как сделать кормушку для кур

Весна – это не только пора выращивания рассады из семян, но и время подготовки картошки к посадке. Узнайте, как сделать картофелесажалку своими руками. Чертежи,
фото и видео помогут вам с минимальными усилиями соорудить дополнительное приспособление для мотоблока или трактора. может приносить удовольствие, если вы будете по максимуму использовать новое оборудование и технологии.

Для минитрактора

Для создания устройства вам потребуется электролобзик. С его помощью из фанеры (оптимальной является толщина материала – 15 мм.) вырезаются все требуемые детали. Все компоненты следует обработать олифой. Когда изделие готово, его следует покрасить водостойкой и антикоррозийной краской; для этих целей подходит масляная краска.

Контейнер (бункер) следует изнутри обильно обклеить резиновым полотном или залить силиконовым клеем. Это делается для того, чтобы избежать повреждение клубней вследствие трения о деревянную поверхность.

Когда рама готова, к ней следует зафиксировать держатель для разрыхлителей и ось для будущих колес устройства.

Держатели для разрыхлителей представляют собой специальные квадратные штанги, которые собираются при помощи сварки из металлических уголков. Стандартные квадраты могут подвергаться сильным деформациям, именно поэтому самым рациональным является использование уголков.

Посадочные устройства сажалок для тракторов представляют собой трубы с диаметром 10 см. Труба должна иметь толстые стенки, так как в противном случае при контакте с почвой будут сильные деформации.

Также, для заделки борозд и создания гребней, могут потребоваться специальные диски. Для самодельных сажалок, адаптированных под минитрактор, можно использовать диски сеялки СО-4,2. Следует немного доработать диск. Отверстия в ступицах должны быть расширены, подшипники также следует подобрать большего размера. Использовать следует модель 160503, такие подшипники идеально соответствуют для поставленной цели.

Если есть желание создать устройство таким образом, чтобы процесс посадки картофельных клубней проходил с максимальным комфортом, сажалку необходимо снабжать сиденьями и специальными адаптерами для мотоблока. Сиденье следует собирать отдельно, не нужно усложнять из-за этого геометрию основной рамы. Из металлических уголков отдельно собирается рама сиденья, затем оббивается полотнами, поролоном и кожзаменителями.

Правила эксплуатации самодельными картофелесажалками ничем не отличается от правил пользования заводскими моделями:

• в контейнер для картофеля необходимо засыпать клубни;
• минитрактор со скоростью 1 км/ч. начинает движение, скорость не следует менять, движение должно быть, как можно более равномерным;
• сеяльный механизм поставляет в семяпроводную трубу по одной картофелине в единицу времени, а за счет равномерности движения, клубни располагаются по участку с равной дистанцией;
• при помощи специальных модифицированных дисков осуществляется присыпка клубней и формирование специального гребня. За счет угла, который образован между дисками и бороздой, засыпание осуществляется равномерно.

Очень часто требуется регулировка. Например когда засыпка клубней осуществляется не должным образом. Тогда необходимо отрегулировать углы дисков и их расстояние от бункера. Ослабив стремянки и сдвигая стойки, можно регулировать степень заглубления дисков. Углы их положения регулируются изменением угла наклона стоек. При помощи 4 специальных штифтов, есть возможность регулировать положение дисков в плоскости. Каждый диск можно сдвигать относительно другого.

Еще одной важной проблемой являются следы колес, которые остаются на участке. Несмотря на то, что они изготавливались оптимальной, цилиндрической формы, под давлением собственной массы устройства, колеса могут слишком утрамбовывать почву. Чтобы избежать такой неприятности, можно к картофелесажалке зафиксировать специальные лапы (применяемые в культивировании)

Они способны взрыхлять землю после того как сажалка проехала, устраняя колесные следы

Чтобы избежать такой неприятности, можно к картофелесажалке зафиксировать специальные лапы (применяемые в культивировании). Они способны взрыхлять землю после того как сажалка проехала, устраняя колесные следы.

Картофелесажалка для мотоблока

Автоматизированные картофелесажалки используют различные типы конструкций. Они бывают:

• Ложечковые. Своеобразные ложечки прикреплены к ленте или ремню типа конвейерного, который формирует широкое междурядье и одновременно с посадкой картофеля может использоваться для обработки почвы удобрениями или другими средствами. Благодаря ложечкам пропусков в посадке клубней практически не бывает.
• Ременные. Посадка клубней происходит с помощью ремней с углублениями. Основное преимущество плоскоременной конструкции – бережное обращение с клубными, которые, даже будучи проросшими, практически не повреждаются.
• Накалывающие конструкции применяют для посева нарезанного картофеля.

Процесс изготовления

Принцип работы механизма несложен. Устройство состоит из следующих частей:

1 – конвейер для подачи картофеля. В данной ситуации — это цепь с ложечкоподобными захватами, размещенными на равном расстоянии друг от друга. Это расстояние определяет интервал посадки. Клубни поступают из бункера (5) и попадают в борозду. Борозду проделывают плугом-сошкой (4). Всю конструкции крепят на раме (3), на которой может быть установлен дополнительный бункер (2), подходящий и для внесения удобрений. Рама с помощью специального устройства соединяют с мотоблоком. Сам конвейер вращается приводными колесами (6), оснащенными специальными устройствами для сцепки с грунтом. Клубни засыпаются грунтом и окучиваются с помощью пары дисков (7).

Для изготовления двухрядного устройства нужен швеллер (квадратная труба) номер 8. Чтобы соединить элементы конструкции, понадобится стальной уголок и болты.

Резиновые колеса для картофелесажалки – не лучший вариант из-за возможной пробуксовки. Желательно использовать металлические колеса из гнутого металлопрофиля шириной не меньше 15 мм, на которые наварить специальные поперечные полоски для сцепления с грунтом. Спицы можно изготовить из любых стальных полос или труб. Втулку соединяет с приводной осью сваркой.

Обязательно требуются звездочки и цепи от транспортера или комбайна (цепь от велосипеда или мотоцикла не подойдет – порвется). Ложечкообразные захваты можно сварить из стального прута и сваркой же закрепить их на звеньях цепи.

Сошки-плужки делают из уголка и стальной полоски, а диски для окучивания лучше взять готовые – со списанной сельхозтехники. Во всей конструкции картофелесажалки именно диски – очень важный элемент: именно благодаря им картофельная грядка получается аккуратной, а клубни не утапливаются больше чем надо.
