Окучник для мотоблока своими руками

Разнообразие выбора

Облегчить посадку и уход за картофелем поможет мотоблок или культиватор. В работе на огороде или саду они считаются незаменимыми помощниками. Неотъемлемой частью мотоблока является плуг. Он может быть оборотным и дисковым. Дополнительным приспособлением к технике является окучник, который может быть нескольких видов. https://www.youtube.com/watch?v=IwXYxv73vvc

Сразу определить, какой окучник лучше, не получится. На выбор окучивателей влияет много факторов, среди которых особенности почвы, размер земельного участка, не последнюю роль играет финансовая часть вопроса. Поэтому, чтобы сделать правильный выбор, нужно познакомиться с описанием самых распространенных окучников для мотоблока:

• Окучники, которые не предполагают самостоятельной регулировки ширины между металлическими крыльями. Борозда для всех культур будет одинакового расстояния, что не очень удобно. Подобные виды конструкций удобно использовать для мотокультиватора весом, не больше 30 кг. Помимо этого стойки устройства тонкие и не подходят для возделывания твердой почвы.
• Оборудование, предполагающее изменение ширины между крыльями, поэтому расстояние между бороздами можно сделать различным. Можно также использовать одновременно два агрегата на одной навеске. Рекомендовано устанавливать на мотоблоке весом больше 30 кг.
• Самый популярный вид – это однорядный окучник. Устройство предназначено для работы с легким грунтом, предварительно обработанным культиватором. Если используется однорядный плуг, то грунтозацепы устанавливаются недалеко друг от друга. Это необходимо потому, что окучка проводится по одному междурядью. Существует более современный двухрядный окучник для мотоблока.
• Еще одним приспособлением для окучивания овощной культуры является голландский окучник. Он позволяет регулировать крылья не только по горизонтали, но и по вертикали.
• Удобен в пользовании активный окучник (роторный) пропеллерного варианта. У него совершенно иной принцип работы. Роторный окучник вместо колес имеет роторы с параллельными зубьями. Устройство можно установить на мотоблок и культиватор с двумя передними передачами. Пропеллерами, установленными на перекладине удобно измельчать и рыхлить почву, удалять сорняки с корнями и окучивать растения.
• Самым лучшим, судя по отзывам владельцев мотоблоков с дополнительным устройством, считается дисковый окучник на мотоблок. Он состоит из поводка Т-образной формы, винтовых регуляторов, двух стоек и двух дисков. Рабочие элементы выглядят не в виде крыльев, а в виде дисков. Можно менять не только ширину, но и угол наклона. В результате получаются гребни на обрабатываемом участке нужной высоты и ширины.

Описание сорта картофеля Журавинка, выращивание и урожайностьЧитать

Прежде чем приступать к работе на своем земельном участке, необходимо узнать о настройках выбранного навесного приспособления. Неправильное использование или установление оборудования может привести к потере урожая и другим неблагоприятным результатам.

Подготовительным этапом является возделывание нужного участка, почву лучше взрыхлить. В это же время можно внести органические или минеральные удобрения. Чем рыхлее будет почва, тем легче будет сделать борозды.

Перед тем как посадить картофель мотоблоком, нужно установить отметки на расстоянии около 65 см. Затем мотоблоком с окучником делают борозды и раскладывают посадочный материал. После этого меняют колеса на прорезиненные, а крылья окучника для картофеля к мотоблоку ставят на максимальную ширину. Мотоблок устанавливают в междурядье и ведут плуг вдоль борозды, заваливая посаженый картофель.

Ручной окучник для картошки. Самодельный ручной окучник из велосипеда

Окучивать картофель и грядки собственноручно очень сложно, однако изготовленный самодельно окучник значительно упрощает жизнь фермеру. Схема создания агрегата весьма проста.

Принцип действия

Ключевой частью ручного окучника является культиватор либо плуг. Именно он будет делать то, что вручную делают тяпкой или мотыгой – вспахивать грунт. Этот плуг при помощи своего острого конца («носа»), незначительно зарывается в почву и распределяет её по бокам от себя, засыпая землёй картофельные ряды.

Если в качестве окучника выступает самодельная модель из велосипеда, то культиватор будет закреплён на его раме. Немного изменив структуру агрегата, хватаясь за руль, можно управлять устройством, направляя его в нужную сторону. Само же движение окучника осуществляется за счёт одного-единственного колеса в передней части рамы.

Более кратко можно изложить суть работы ручного окучника следующим алгоритмом:

• культиватор врезается в землю;
• управляющий аппаратом при помощи руля направляет окучник в нужную сторону и двигает его вперёд;
• движение осуществляется за счёт имеющегося колеса.

Что понадобится для создания окучника?

Первым делом потребуется определённое оборудование и материалы:

• рама ненужного велосипеда (обязательно с рулём и одним колесом 26-28 дюймов);
• приспособления для сварки;
• ключи для гаек и болтов (если культиватор будет прикручиваться к креплению).

Одновременно с этим понадобится немного терпения и умение работать со сварочным аппаратом.

Предварительные действия

Для начала подготавливается рама от велосипеда: руль, седло, педали, заднее колесо снимается. Второе колесо разбирается и очищается – нужен только металлический обод.

Металлический обод лучше входит в почву, отчего окучник получит гораздо большую устойчивость и манёвренность, чем с резиной. Управлять таким агрегатом станет в значительной мере проще.

Процесс создания окучника

Процесс изготовления можно разделить на 5 этапов:

1. Крепление на заднем колесе обрезается так, чтобы в итоге был лишь «треугольник» от велосипедной рамы.
2. Культиватор будет размещаться вместо колеса, там его необходимо зафиксировать.
3. Прикрутите или приварите культиватор. Делать это следует качественно, ведь на эту часть окучника будет наибольшая нагрузка.

   Если культиватор будет прикручиваться, то затягивайте гайки максимально туго, иначе ручной окучник не протянет и пары дней. Именно здесь и приходят на помощь оба ключа: для болтов и гаек. Орудуя ими одновременно, удастся крепко и надолго закрепить детали.

4. Далее регулируется вынос культиватора (насколько он далеко/близко). Делается это с целью удобства в процессе окучивания, чтобы не спотыкаться о лопасти культиватора.
5. Заранее снятый руль туго закручивается на месте седла.

Создание культиваторной секции

Создать базовый культиватор довольно просто. По факту, это тот же самый плуг. Возле основания крепятся две пластины, которые образуют угол, направленный вперёд (в сторону колеса). Во время движения окучника пластины будут разделять почву на 2 части и окучивать поднятой землёй картофельные ряды.

Однако следует придерживаться следующих требований к данной детали:

• общая ширина лопастей должна равняться 2/3 от междурядья кустов картофеля;
• культиватор должен уходить под грунт на 10-15 см;
• угол лопастей должен быть близок к 90 градусам – таким образом они будут идеально подхватывать почву.

После проведения полного спектра работ, должен получиться полноценный ручной окучник, идеально делающий свою работу в ходе выращивания картофеля.

Чтобы более детально ознакомиться с устройством и понять, как правильно изготовить такой самодельный окучник, можно посмотреть следующее

Полезные советы

Если управлять окучником вдвоём, процесс окучивания значительно упростится и ощутимо повысится эффективность проделанной работы. Для работы ручным окучником в паре, нужно прикрепить к передней части агрегата обычный ремень.

К задней части можно прикрепить какой-либо груз. Таким образом улучшается врезание в грунт, отчего, опять же, повысится эффективность работы. Но одновременно с этим таким агрегатом будет сложнее двигаться вперёд из-за повышения массы.

Из велосипедного колеса и вилки

Если имеется передняя велосипедная вилка и колесо к ней, то можно создать окучник и по такой технологии:

• 2 трубы нужно заварить под тупым углом;
• к длинной трубе крепится руль от велосипеда (разумнее будет его приварить, чтобы не слетел при работе);
• к стыку обеих труб, внизу, прикрепляется/приваривается культиватор.

Итоговый результат работы будет похож на это:

Создать такой окучник гораздо проще, чем упомянутый ранее. Однако для разных целей следует применять разные типы агрегатов.

Разнообразие моделей

На рынке изделий для сельского хозяйства можно найти ручной окучник «Дружба». Он оснащен регулируемыми крыльями, которые позволяют изменять ширину захвата, и дополнением в виде переднего железного опорного колеса. Оборудование управляется двумя операторами. Габариты изделия составляют 55 см ширина и 48 см высота. Вес агрегата – 17 кг. Он произведен в городе Чебоксары, а его стоимость варьируется от 3000 до 4000 рублей.

Еще один вариант окучника – «Тяни-Толкай», который в народе называется ручным плужком. Он является нерегулируемым. Конструкция инструмента позволяет нарезать им борозды, пропалывать сорняки, окучивать высаженный картофель. Ширина изделия составляет 45 см, а высота – 90 см (вместе с ручкой). Агрегат имеет вес 7 кг. Он облегчен за счет прорезиненных ручек. Цена инструмента – от 1500 рублей. Он произведен в Киеве.

Популярный инструмент ручного типа – «Феном». Конструкция предусматривает возможность работы как с двумя, так и с одним оператором. Окучник является регулируемым как по высоте ручек, так и по ширине обрабатываемой гряды. В качестве дополнительного инструмента к окучнику предлагается плоскорез, который соединяется ручкой обычными болтами. Габариты изделия – 16х40х40 см, а вес – 10 кг.

Современные изготовители предлагают плоскорезы. Этот инструмент представляет собой согнутую пластину с заточенными краями. При помощи оборудования можно удалять сорняки и рыхлить почву. Для прополки одновременно нескольких междурядий несколько плоскорезов комбинируются на специальной сцепке. В продаже она называется широкорядным пропольником.

Из ручных инструментов для рыхления известность получил культиватор «Торнадо». Он отличается простой конструкцией, которая представляет собой соединенные к ручке изогнутые зубья. По отношению к основанию они развернуты против часовой стрелки. Чтобы работать с инструментом, достаточно поворачивать его вокруг оси в вертикальном положении.

Как сделать своими руками?

Любое оборудование проще изготовить, если есть соответствующий чертеж с заданными размерами. Алгоритм изготовления инструмента требуется сначала:

• нарисовать чертежи на бумаге;
• сделать шаблон в полном размере, по которому потом будут выкраиваться стальные детали;
• выгнуть заготовки дисков по уровню, пока не будет достигнуто параллельных линий радиуса;
• организовать сварочные работы, аппаратом с соответствующей мощностью для используемого металла;
• сварочные края зачистить наждаком;
• стойки и талрепы скрепить болтами;
• элементы конструкции сварить;
• расположение дисков отрегулировать.

Необходимая толщина стали для дисков – 2-3 мм. Расстояние между элементами может варьироваться от 35 до 70 см. Стойки и кронштейны выполняются из обычных водопроводных труб диаметром до 20 мм, толщиной стали около 2 мм.

Необходимые материалы и инструменты

В качестве дисков допускается использовать обычные крышки от кухонной посуды диаметром от 40 до 60 см. Эти параметры выбираются экспериментальным путем и связаны с силовой тягой мотоблока. Слишком тяжелое устройство агрегат может просто не потянуть. Элементы соединителей заменит полая труба диаметром не менее дюйма, с метровой величиной.

Назначение тяговой силы выполнит полая труба сечением 3⁄4 дюйма. Для поводка нужно выбрать стальные изделия Т-образного вида. Для сцепления дисковых элементов пригодятся регулируемые переходники. Роль крепежных элементов будут играть болты. Элементы скрепляются сварными швами, выгибаются турбогибом или при помощи газовой лампы. Если конструкция изготавливается для мотоблока, следует предусмотреть кронштейн. Ручному инструменту нужны удобные ручки.

Изготовление

Сделать окучник для популярных мотоблоков «Угра», «Беларус 09Н-02», «Мотор Сич» можно по одинаковому принципу. Основные оси, на которые навешиваются диски, подгоняются под параметры мотоблока. Детали соединяются между собой сваркой. Главным условием для дисков является симметричное расположение. Оба элемента монтируются под углом, а лучшим вариантом соединения будет регулируемое при помощи переходника. Элементы держателей сгибаются при помощи турбогиба, а затем присоединяются к оси сваркой. Надежность креплений нужно проверить, а края сварки зачистить.

Элементы присоединяются к оси буквой Т. Собранная конструкция устанавливается к мотоблоку при помощи кронштейна. Стопор можно вставить внутрь профильной трубы и плотно прижать. Доработка окучника производится перед посадкой картофеля. Это позволить своевременно устранить недочеты и не испортить урожай.

В процессе работы вы сможете выставить оптимальную скорость, которая будет соответствовать мощности вашего мотоблока. Механизмы, сделанные своими руками, позволяют не только сэкономить на навесном оборудовании для мотоблока, но и облегчить ручной труд. Даже если агрегата с силовым устройством в хозяйстве нет. Самодельный ручной дисковый окучник окажется неплохим помощником, к тому же сэкономит средства на покупке оборудования.

Сборка

Основные элементы ручного дискового окучника остаются теми же. Сборка изделия проще, так как два диска окучивателя соединяются между собой обычной втулкой или сваркой через трубу, которая будет играть роль перемычки. Ручные модели не предполагают регулирования угла соединения, поэтому работа с ними возможна по междурядьям со стандартным расстоянием. Свободному вращению дисков вокруг оси будут способствовать ступицы. За счет вращения инструмент будет легко входить даже в тяжелый плотный грунт.

Элементы с дисками соединяются с балкой, для соединения которой пригодится сварочный аппарат. В качестве соединителей можно выбрать анкерные болты. Такие крепежи позволяют легко разобрать садовый инструмент.

Для управления аппаратом пригодится ручка. В качестве которой можно выбрать руль от старого велосипеда или другой подобный инвентарь. Она закрепляется на балке и выравнивается по росту человека, который будет управлять окучником.

Кстати, на ручной окучиватель можно приспособить и колеса от старого велосипеда. Если их прикрепить к раме впереди, это значительно снизит нагрузку на оператора. Некоторые умельцы применяют в сборке и велосипедную раму, устанавливая вместо педалей диски окучника. В конструкции остается руль и одно колесо.

Техника посадки окучником и картофелесажалкой в чем отличия

Чтобы посадка картофеля мотоблоком прошла как можно успешнее, необходимо выбрать метод, который бы идеально подходил для вашего участка. На каком бы варианте вы не остановились, помните, что для хорошей всхожести картофеля расстояние между семенами в ряду должно составлять не менее 20-30 см, а глубина посадки – 10-15 см. Если вы используете обычный окучник, его нужно зафиксировать на мотоблоке, а затем сдвинуть отвалы и увеличить захват крыльев. Это позволит выдержать самое комфортное пространство между рядами.

Мотоблок для посадки картофеля

Что касается остальных подготовительных моментов, они будут зависеть от используемой вами модели. Например, применяя для посадки мотоблок Нева, не забываем снять с него крылья и основной упор. А вот для мотоблока Салют этого делать не нужно. Достаточно просто прикрепить грунтозацепные колеса, выдерживая оптимальную ширину колеи в 60 см. Когда борозды будут подготовлены, выкладываем в них клубни картофеля на одинаковом расстоянии друг от друга. Идеальной «линейкой» в этом станет ваш стандартный шаг, который позволит посадить картофель максимально точно.

Далее надеваем на мотоблок резиновые колеса, оставляя при этом первоначальную ширину колеи и максимальный промежуток между крыльями, и засыпаем ряды с картофелем землей. Так проделываем со всеми рядами, доходим до края и разворачиваемся в обратную сторону. Если площади посева достаточно большие, высадка посадочного материала вручную будет довольно трудоемкой. В таких случаях предпочтительней использовать навесную картофелесажалку. Благодаря специальной конструкции, состоящей из бороздодела, транспортера, распределителя картофельных клубней и высококачественного дискового окучника, вам удастся всего за один проход посадить и засыпать картофель свежей землей.

Как сделать простой окучник для мотоблока своими руками: чертежи и видео

Для работы вам нужно приготовить сварочное оборудование, молоток, тиски, болгарку по металлу, карандаш, крепления для разведения боковин, дрель со сверлом по металлу (сверлильный станок), лист металла 2 или 3 мм, ножовку и прочие инструменты и материалы. Для изготовления деталей используйте размеры, указанные в чертежах на фото:

I. Подготовка деталей окучника

На этом этапе нужно сделать чертеж всех деталей и перенести их на бумагу или ткань. Если у вас в гараже остался кусочек гидроизоляционного материала или плотного агроспана, то он может стать отличной основой для заготовки деталей, вместо бумаги. Расчерченные шаблоны необходимо вырезать, приложить к металлу и очертить карандашом. Раскладывайте заготовки на листе так, чтобы было меньше обрезок при их выпиливании — это поможет сэкономить металл. Теперь необходимо вырезать детали из листа с помощью болгарки.

II. Изгиб деталей и сварка корпуса

Первыми свариваются две половинки передней части окучника. Для этого их нужно изогнуть так, чтобы радиусы заготовок совпали. Изгиб выполняем с помощью молотка и наковальни. Детали передней части свариваются сплошным швом с лицевой стороны и в нескольких точках для прочности – с внутренней стороны угла. Шов затирается болгаркой или напильником.

Как лучше изготовить переднюю часть окучника?

Носик для передней части окучника можно сделать отдельной деталью в виде металлического треугольника. Изгиб треугольника можно выполнить методом подкладывания под низ металлической пластины (ребром к месту изгиба), или зажав треугольник в тисках до линии изгиба. Молотком деталь загибается до нужного угла. После носок приваривается к передней части.

На фото мы видим подробное описание размеров простого клиновидного окучника для мотоблока. Если у вас есть болгарка с диском по металлу и сварочное оборудование, то вы легко воплотите в реальность данный чертеж

Крылья окучника необходимо изогнуть с помощью наковальни и молотка. Линии изгиба правой и левой детали должны совпадать друг с другом. Деталь должна приблизительно соответствовать чертежу, который вы видите на фото

Оба крыла окучника изгибаются таким же образом, как показано на фото. Боковины можно приварить к переду основательно или зафиксировать с помощью петель и болтов. Последний вариант позволяет регулировать ширину окучиваемого ряда. Чтобы создать подвижный вариант, вам необходимо приварить четыре ушка с каждого края передней части изнутри. И, соответственно, по два ушка по краям стыковых частей каждого крыла. Детали соедините между собой болтами. Ушки или петли можно заменить гайками с вкрученными болтами. Сверху к гайкам приваривается уголок 50, длиной примерно 18 см. Уголок срезается под углом 45 градусов. Чтобы фиксировать выбранный размах крыльев (ширину ряда), к внутренней части лопастей приварите петельки. В петли предварительно вденьте планки с отверстиями для болта, который будет фиксировать крылья на стойке.

III. Окончательная сборка

Далее нам необходимо изготовить подошву для окучника, боковые планки с отверстиями для регулировки лопастей и центральную стойку, которая будет также соединять насадку с мотоблоком. Центральная стойка должна быть выполнена из металла 10 мм. Если вы хотите регулировать не только ширину, но и высоту окучивания, то можно приварить к внутреннему углу центральной части П-образную полосу с отверстиями (см. фото и видео).

Через торцевую часть планки будет проходить «башмак» — стойка, регулируемая болтом. Все детали свариваются и зачищаются напильником либо болгаркой. Крепление к мотоблоку выполняется, исходя из готовых замков на самой технике.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

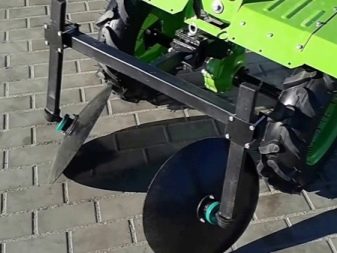

Дисковый окучник

Многие задаются вопросом – как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

• Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
• Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
• Здесь нужно выполнять строгую рекомендацию – диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
• Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
• Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
• В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
• Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

• сварочный аппарат;
• листовое железо;
• болгарка;
• крепежные соединения.

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

• Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
• Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ – вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
• Так что при покупке нужно уточнять этот момент.
• Целесообразным будет изготовление нескольких втулок с кронштейнами, а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме. Рассмотрим весь процесс работы поэтапно:

• Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
• В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
• Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
• Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

https://youtube.com/watch?v=fSGR4FlZuFY

Изготовление окучника «ёжик» своими руками

Сделать самостоятельно окучник-пропольник «ёжик» для мотоблока будет сложнее, чем окучиватель дискового или листерного типа. Поэтому перед началом изготовления стоит более тщательнее подготовиться, просмотрев несколько видео- и фото-инструкций различных «самоделок».

Сначала из листовой стали толщиной 5-8 мм при помощи болгарки нужно вырезать 2 круга диаметром 27 см и 2 круга диаметром 6 см, кромку выровнять и хорошо зашкурить.
Определив центр больших дисков, вырезать в них круги меньшего диаметра (около 15-16 см), чтобы получились кольца. Для того, чтобы вырезать внутренние круги, понадобится плазморез или сверлильный станок. Кромку колец и получившихся средних дисков следует выровнять и зачистить. В малых дисках просверлить отверстие около 2 см, для этих целей подойдет дрель и коронка по металлу.
При помощи дрели и сверла по металлу необходимо просверлить отверстия для крепления шипов. В кольцах около 15 штук, в средних дисках – 10, в малых – 5. Далее болгаркой прорезать края дисков и колец до отверстий. Заготовки по форме должны напоминать шестеренки.
Теперь необходимо изготовить ступицы. Для этого подойдет стальная труба с диаметром сечения 25 мм и 4 подходящих по внутреннему диаметру трубы подшипника. Болгаркой отрезать 2 отрезка трубы, обточить кромку и внутреннюю поверхность с двух сторон, вставить подшипники.
Средние диски в центре расточить на токарном станке до диаметра ступиц. Диск должен насаживаться на ступицу плотно, но с возможностью снятия без дополнительных инструментов.
На токарном станке изготовить упорные втулки (пыльники), закрывающие подшипники. Две втулки должны подходить по диаметру к осям, а две – под болт на 10.
Сборку начинаем с оси, на нее надевается втулка, далее – подшипник, распорная втулка и подшипник со ступицей. Сверху ставится втулка с меньшим отверстием, и вся конструкция фиксируется болтом. Вторая ступица собирается аналогично.
Можно приступать к нарезке шипов длиной 6 см. Для них берется стальная проволока диаметром 12 мм, и нарезается под углом 45° с одного конца. Таких заготовок нужно такое количество, сколько вырезов под них подготовлено на дисках и кольцах будущего окучника. Обточить неровности срезанных кромок шипов на наждаке. Приварить их к дискам и кольцам.
Этап сборки «ежей» включает в себя установку на ступицы колец (с помощью шаблонов: втулки и приваренной к ней шайбой по внутреннему диаметру колец), средних и малых дисков

Следует обратить внимание на то, чтобы все шипы «смотрели» режущей кромкой в одну сторону, по ходу движения. Установленные детали фиксируются сваркой.
Из проволоки диаметром 12 мм изготовить распорные прутья и приварить к шипастым деталям, по 6 на каждый окучник. Шаблоны убрать, отрегулировать диски и все еще раз проварить сваркой

К свободному концу осей приварить крепежные втулки. Конструкцию покрасить для предотвращения коррозии.
Для полученных «ежей» будет использоваться рама от дискового окучника, под которую необходимо сделать кронштейны из прута диаметром 30 мм и самодельных втулок с отверстием под болт на 16. Прикрутить окучники болтами.

Шаблоны убрать, отрегулировать диски и все еще раз проварить сваркой. К свободному концу осей приварить крепежные втулки. Конструкцию покрасить для предотвращения коррозии.
Для полученных «ежей» будет использоваться рама от дискового окучника, под которую необходимо сделать кронштейны из прута диаметром 30 мм и самодельных втулок с отверстием под болт на 16. Прикрутить окучники болтами.

Зная принцип изготовления самодельных окучивателей, можно сделать вывод о том, какой окучник является лучшим в работе, а какой легче собрать. Технология применяется одна и та же, за исключением малых деталей для каждого вида окучивателя. От способа сборки и типа оборудования зависит настройка приспособления. Не покупая заводские плуги, а изготовив их своими руками, можно сэкономить денежные средства.
