Делаем самодельный снегоуборщик своими руками

Сборка снегоуборщика

Самодельная конструкция по уборке снега включает в себя несколько ключевых составляющих. В их числе:

• двигатель;
• колесная база;
• бак;
• карданный вал;
• подшипники;
• ведущая звезда.

Для начала нужно обеспечить прочное крепление конструкции. Мотор следует размещать строго по центру, чтобы не допускались неравномерные зачерпывания снега или перекосы. Его дополняют бензобаком, который для удобства прикрепляют к рулевой опоре посредством болтового соединения. От старого мотоцикла можно взять ручку газа с тросиком, что позволит без труда управлять дроссельной заслонкой мотора.

Для ковша потребуются квадратные трубы с параметрами 20 на 20 на 1,7 мм. На их основе нужно собрать раму, затем обтянуть ее оцинкованной сталью, чтобы ковш в будущем не ржавел или не гнил. Сталь должна иметь толщину от 5 мм во избежание механических повреждений. Металлические листы прикрепляются к раме алюминиевыми заклепками. Для более простого пользования конструкцией нужно приварить к ковшу металлическую пластину, которая позволит ему проще передвигаться по снегу. Пластина должна иметь размер до 60 см в ширину и до 4 см в длину соответственно. Лучше накрыть ее полиэтиленом: тогда к ней не будет прилипать снег.

Конструкция вала

Вал — это один из ключевых элементов в конструкции уборочной машины. Он состоит на основе трубы, к которой приварены шнеки.

Для вала потребуется взять:

• стальную трубу;
• ведомую звезду, приваренную к ней;
• подшипники для крепления внутри шнековой трубы;
• крыло роторы и две роторные лопасти;
• шнеки ;
• крылья лопастей;
• два опорных уголка.

Карданный вал представляет собой ротор, к которому приварены параллельно друг другу шнеки, которые смотрят в разные стороны. Сначала потребуется взять стальную трубу, на концах которой будут установлены подшипники. С этой целью на места окончания трубы наваривается цапфа, а затем на нее насаживаются подшипники закрытого типа.

Затем нужно установить в центр вала дополнительную звезду, которая будет передавать на вал от мотора крутящий момент. Элементы будут соединены цепью, ее можно взять от старого мотоцикла. Такая звезда должна иметь 33 зуба с соблюдением шага 12,7, крепится она специальными болтами. Для того чтобы цепь и остальные части системы не подвергались негативным внешним воздействиям, рекомендуется предусмотреть корпус для конструкции.

Когда будут установлены звезда и подшипники, к валу приваривают лопасти для очистки снега. Потребуется по 6 стальных полос, расположенных на каждой стороне вала.

Готовый ротор должен иметь две дюралевые лопасти на основе стали на 2 мм. Вместо стали можно использовать нержавейку, которая будет более долговечной.

Лопасти ставятся симметрично, благодаря чему они будут надежно защищены от механических воздействий. После установки конструкция должна выглядеть уравновешенной и симметричной. Для соединения редуктора и звезды передачи в процессе усовершенствования двигателя потребуется заменить ведущую звезду редуктора на 17-зубную конструкцию с соблюдением шага в 12,7. Ее ставят на карданный вал на конец второго колена. При работе с колесной базой нужно учесть, что она должна иметь ось с парой подшипников, на них ставятся катки или же цапфы. Их наваривают на концы труб.

Колеса могут оснащаются встроенными подшипниками, в таком случае заменить или отремонтировать их намного проще и быстрее. Ось и колеса крепятся с помощью болтов М10.

Последним штрихом в сборке машины является установка направляющей для снега. К ковшу приваривают рукав, по нему снег после сборки будет выходить наружу. Если двигатель для снегоуборочной машины имеет мощность 7 лошадиных сил или меньше, то при крупных снежных заносах он может выйти из строя.

https://youtube.com/watch?v=Y95lfIPMaGI

Изготовление снегоуборщика: начало работы

Заранее приготовьте сварочный аппарат, дрель и болгарку по металлу. Также вам обязательно потребуются листы кровельного железа и стали, трубы различного диаметра, уголки, подшипники и болты, отдельный угольник и металлические струбцины, фанера.

1. Заранее определитесь, снегоуборочный инвентарь какого типа вы бы хотели изготовить: шнековый или шнеково-роторный. Второй вариант несколько сложнее, но в сильные снегопады его эффективность гораздо выше.
2. Пожалуй, главной деталью изготовляемого механизма будет шнек. Он представляет собой приводный вал, к которому надежно прикреплены «режущие» кольца. Вал изготавливают из трубы диаметром 3/4 дюйма. По длине она в точности совпадает с длиной ковша. К каждому концу привариваются цапфы. В дальнейшем они позволят установить вал в подшипники.
3. Если вы планируете соорудить двухступенчатый снегоотбрасыватель, в центре трубы цепляется пластинка из металла размером 12 х 27 см. Ее ключевая задача – переправлять снег в желоб. По бокам цепляются кольца, толщиной 10 мм, сделанные из транспортерной ленты. Также вы можете вырезать их из листовой стали толщиной 2 мм.
4. Чтобы изготовить ковш, лучше всего взять кровельное железо. Ковш закроет шнек сразу с трех сторон, а верхняя часть немного подвинется вперед.
5. Боковые части ковша можно сделать из фанеры толщиной 10 мм. Конечно, это не снегоуборочная лопата своими руками, но можете быть уверены – фанера выдержит. По бокам ставятся самоцентрирующиеся подшипники со встроенным валом и шнеком. 2 см – именно таким будет расстояние от краев спирали. Главное, чтобы шнек не цеплялся за ковш. Вверху в обязательном порядке вырезается отверстие, предназначенное для выпускного желоба. Чтобы его изготовить, вы можете воспользоваться куском канализационной трубы (диаметр 15 см или больше). Вверху труба изгибается, задается нужное направление для выпадения снега.
6. Чтобы легко снимать и обслуживать двигатель, позаботьтесь о сооружении специальной рамы для установки. Металлические уголки окажутся как раз кстати. Приварите к раме планки из металла, чтобы закрепить ковш со шнеком и мотор. Просверленные отверстия позволят установить колеса и ручку.
7. Лыжи и колеса – следующий этап изготовления. Чтобы снегоуборщик нормально передвигался, вы можете использовать колеса или лыжи. Второй вариант предпочтительнее – снег есть снег. Лыжи изготавливаются из металла и крепятся по принципу санок. Расстояние от рамы должно быть минимальным. Если вы все-таки надумаете ставить колеса, позаботьтесь о том, чтобы они имели максимальный уровень сцепления, были устойчивы даже к очень сильным морозам.
8. Поскольку мы с вами изготавливаем ручные снегоуборщики, у них обязательно должны быть свои ручки. Схема снегоуборщика предполагает установку ручек из труб диаметром в полдюйма. Удобнее всего крепить их болтами. При перемещении снегоуборщика вам должно быть комфортно и удобно это делать. Снегоочиститель – не трактор, и сам он точно не поедет.
9. Несколько слов о роторе. Не имеет значения, делаете ли вы снегоуборщик из триммера или используете любой другой способ. Но в двухступенчатой конструкции вместо шнека можно сделать усовершенствованный ротор. Он выглядит как ось, вокруг которой скреплены 4 прямоугольные пластины. Желательно, чтобы они имели по краям ободки – это улучшит забор снега. Позаботьтесь, чтобы диаметр ротора в точности соответствовал диаметру ковша и не бился о него.
10. Самодельный электрический снегоуборщик может оснащаться простым электродвигателем мощностью 1 кВт. Главное, чтобы он был изолирован от попадания воды и снега – вы ведь не хотите наблюдать замыкание, верно? То же самое касается и шнура электропитания. На нем не должно быть повреждений.
11. Соединить двигатель с валом можно двумя способами: редуктором и ременной подачей.

Таким образом, типичный снегоуборщик своими руками комплектуется электродигателем, отдельным ковшом со шнеком, выпускным желобом, рамой со специальными ручками и проводом. В качестве несущего механизма вы можете использовать лыжи или колеса. Что касается шнека, он может быть изготовлен по различным принципам. Об этом уже говорилось выше.

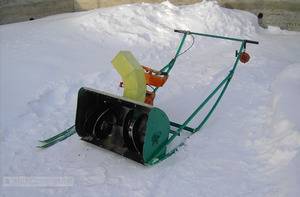

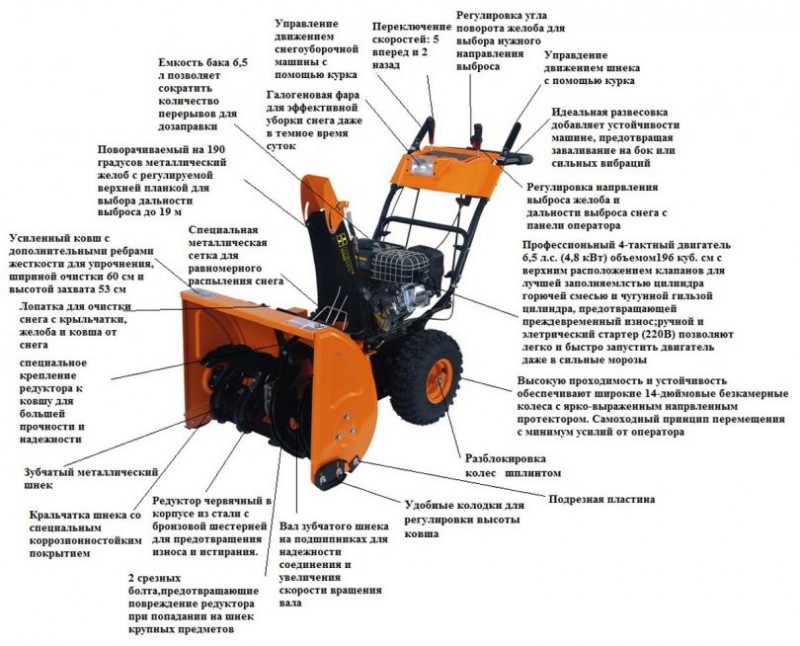

Принцип работы машин по уборке снега

Снегоуборщик для дома бывает электрическим и бензиновым. Отличие в способе питания: первые работают от электричества, вторые используют бензин. Устройство снегоуборщика и суть его работы выглядят так. Крутящийся механизм собирает груды снега, а затем выталкивает его в нужном направлении. Исходя из этого, весь снегоуборочный инвентарь делится на одноступенчатые и двухступенчатые машины. В первом случае для выталкивания используется сила, которую создает шнек (имеет быструю скорость вращения), во втором к работе подключается еще и ротор. Такое оборудование называется роторные снегоуборщики.

Ротор стоит на входе выпускного желоба, вращается и выталкивает снег. Шнек крутится с гораздо меньшей скоростью и, следовательно, изнашивается гораздо медленнее. Шнеком называется механизм, который измельчает снег, а затем направляет его внутрь снегоуборщика. Найти шнек вы сможете в передней части устройства. Обычно он изготавливается из металла, выглядит крепким и монолитным. По мнению некоторых пользователей, шнек больше напоминает бурильную установку или винт в увеличенном виде. Он вращается вокруг своей оси, искусно перемалывая снег и подавая его внутрь.

Рекомендуем также прочитать

Самодельный роторный снегоуборщик хорош тем, что он легко справляется даже с сугробами, которые заледенели или были спрессованы. Для удобства эксплуатации производители делают поверхность шнека зубчатой.

Также все снегоуборочные машины можно разделить на самоходные модели и несамоходные. Движение может осуществляться двигателем (вы лишь направляете механизм) или человеком.

Разновидности снегоуборщиков

Снегоуборщики можно разделить на два вида — электрические и бензиновые.

Как нетрудно догадаться, электрический ручной снегоуборщик своими руками делают на основе электродвигателя. Они обладают небольшой мощностью и применяются, в основном, для уборки снега на маленьких территориях. Такими аппаратами, как правило, можно убирать свежевыпавший снег.

В силу своей небольшой мощности лучше не проводить уборку наледи или утрамбованного снега такими аппаратами. Также они не способны переработать большие объемы снега. Зато такие аппараты небольшого размера, что очень сильно упрощает их хранение. Они более легки и удобны в управлении, чем их бензиновые собратья, но, в отличие от них, не могут похвастаться автономностью работы.

Особенности бензиновых моделей

Бензиновые снегоочистители, наоборот, отличаются большей мощностью и автономностью работы. Они предназначены для больших объемов работ и больших площадей. Благодаря своим габаритам и большому размеру ковша таким снеготолкателем можно убирать гораздо больший объем снега за один проход. Да и выброс снега производится на довольно большое расстояние. Также такой тип аппаратов можно назвать самоходным, так как они передвигаются без помощи пользователя. Такой агрегат способен снять снег большой толщины и плотности. Эта техника не требует от оператора приложения больших физических усилий при работе.

Обычно бензиновые снегоуборщики применяют на больших территориях с большим снежным покровом. Такое устройство, как правило, снабжается большим количеством опций и может работать с большим количеством навесного оборудования. Все эти опции и дополнительное оборудование сильно упрощают работу с техникой. Но и стоят такие снегоуборочники гораздо больше электрических.

  Описание препарата Фуфанон и инструкция по применению

Самоходные и несамоходные

Несамоходные снегоуборщики используются для расчистки небольших территорий, покрытых тонким слоем снега. Для начала работы, нужно приложить небольшое усилие, толкнув технику, а далее она по инерции будет двигаться сама. Они довольно маленьких габаритов и имеют небольшой вес. Такие снегоуборочники удобно использовать на маленьких территориях с узкими проходами, например, для расчистки тротуаров или узких дорожек. Эта техника работает очень деликатно за счет установленного обрезиненного шнека. Они малошумные и недорогие.

Как видно из названия, самоходный снегоуборщик способен двигаться без особых усилий со стороны пользователя. Он имеет бензиновый двигатель и колеса или гусеницы. Самый главный минус такой техники — это ее довольно высокая цена.

Работа одноступенчатых напоминает механизм работы механической мясорубки. За счет вращения шнека осуществляется забор и выброс снега. Для уборки свежевыпавшего мягкого снега используется гладкий шнек. Если снег плотный и слежавшийся, берут зубчатый шнек.

В двухступенчатых аппаратах, помимо шнека, устанавливается ротор. Лопасти ротора выступают немного вперед, что помогает шнеку в заборе снега. Лопасти ротора, в основном, изготавливаются из металла. Но бывают лопасти и из плотного пластика. Также ротор могут изготавливать в виде щетки наподобие той, которая подключается к трактору для расчистки улиц.

https://youtube.com/watch?v=DIr9lEgbDGQ

Сердцем каждого снегоотбрасывателя является двигатель. Он может быть электрический или бензиновый. Для электрического двигателя нужен будет удлинитель. Радиус работы такого снегоуборочника будет определяться длиной шнура. При работе рядом с домом и при наличии в доступности электрической розетки лучше воспользоваться электродвигателем. Единственная проблема это то, что он боится влаги. Для больших территорий вдали от электричества лучше использовать бензиновый двигатель, так как он автономен. Самый простой и популярный вариант с бензиновым мотором — это сделать снегоуборочник на основе мотокультиватора.

  Правила посадки винограда саженцами осенью

Виды снегоуборочной техники для дома своими руками

Снегоуборочные машины предназначены для механического удаления снежного покрова на требуемом участке. В их функции входит сбор снежной массы и откидывание ее к месту сбора. Двигатель, приводящий в действие машину, может быть электрическим или бензиновым. А саму снегоуборочную подразделяют на самоходную (с гусеничным или колесным приводом), с ручным управлением, одноступенчатую и двухступенчатую. Для самостоятельной сборки такой садовой техники можно использовать двигатель от бензопилы, электромотор или мотоблок, а также различные подручные материалы, которые наверняка имеются у каждого в хозяйстве. Перед тем как сделать снегоуборщик своими руками, следует ознакомиться с разновидностями такой техники и выбрать для себя приемлемый вариант. Выбор конструкции снегоуборщика зависит от многих факторов, одним из которых является площадь участка, который предполагается обрабатывать Электрические снегоуборщики способны очистить небольшие участки рядом с домом, например, крыльцо или неширокие дорожки. Для освобождения от снежного покрова территории внушительных объемов такой агрегат не подойдет. Кроме того, его работа не отличается эффективностью, если имеют место наледи или значительные сугробы. С другой стороны, подобная техника довольно компактна, легко управляется и удобна в хранении. С удалением большого количества снега с огромных территорий прекрасно справляются самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь самостоятельно, эти аппараты обладают отличной проходимостью и большой дальностью выброса. Техника имеет достаточно большие размеры, однако при работе абсолютно не нуждается в применении физических усилий.

Перед тем как сделать ручной снегоуборщик своими руками, нужно иметь в виду, что несамоходные модели предназначены для уборки небольших участков от свежевыпавшего снега толщиной до 25-30 см. Их в основном используют для ежедневной очистки тротуаров, садовых дорожек и крыш плоской формы. Такие устройства достаточно маневренные, однако при удалении плотного слоя управлять техникой будет затруднительно, так как придется толкать не только аппарат, но и толщу снега перед ним. Полезный совет! Выполняя сборку несамоходной снегоуборочной машины для дома своими руками, следует использовать как можно более легкие детали, так как работать техника будет за счет усилий человека.

Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты. Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи. Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве. Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому. Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.

Снегоуборочные машины могут быть как самоходными — на колесном или гусеничном ходу, так и несамоходными, для движения которых требуются усилия оператора Перед тем как сделать своими руками снегоуборочную машину, необходимо определиться с типом двигателя. Оснащая двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники. Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия. Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.

Снегоуборочная техника для дома своими руками на мотоблок чертежи. Шнековая машина

Снегоуборочная техника для дома своими руками — полезная самоделка. Чтобы сделать снегоуборщик, надо для начала изучить механизмы. Снегоуборочный агрегат будет состоять из шнека, который находится внутри корпуса из металла. Это своеобразный стержень или вал, вдоль которого располагается спиральная поверхность. Вал вращается из-за подшипников и приводит спиральный профиль в действие. Правильно сделанный своими руками самодельный снегоуборщик станет незаменимым помощником зимой.

Одноступенчатая модель

По принципу действия приспособления для уборки снега могут делиться на двухступенчатые и одноступенчатые . Схема работы одноступенчатого аппарата заключается в «поглощении» и сбрасывании снега. Это достигается при помощи вращения шнека.

Рабочая кромка на аппарате бывает гладкой и зубчатой. Гладкая обычно применяется, чтобы убрать рыхлый снег, а зубчатая подходит для твёрдой корки, которая обледенела за ночь.

Если судить по весу, то шнековые агрегаты намного легче шнекороторных. Их недостаток заключается в том, что они несамоходные, поэтому человеку всегда нужно будет стоять у руля. Такая машина представляет собой большую лопату на колёсах, которую нужно постоянно подталкивать вперёд. Тогда она будет сгребать снег и выбрасывать его в установленную сторону.

Шнек приводится в действие бензиновым или электрическим двигателем, который может быть четырехтактным либо двухтактным. Такие машины стали очень популярны из-за лёгкого управления. Также к положительным моментам стоит отнести их компактность.

Двухступенчатый агрегат

Агрегат сконструирован несколько иначе, чем предыдущая модель. Первая ступень конструкции обеспечивает сгребание снега шнеком. Вторая ступень жёлобом будет выбрасывать снег. Это достигается при помощи снегоротора, который выполняет функции крыльчатки сброса.

Подобные модели устроены по принципу винтового вала, имеющего зубчатую или гладкую кромку. Шнеки исполняются:

• в металлическом или резиновыми варианте;
• из армированной стали;
• из резинопластика.

Выбор будет зависеть от предназначения самоходной машины.

Крыльчатка у двухступенчатой модели может иметь 3 или 6 лопастей. Они изготавливаются из разнообразного материала, зависящего от степени тяжести работы, которую предстоит выполнять с помощью агрегата. Чем сложнее работа, тем крепче стоит выбирать материал.

При изготовлении можно применять пластик или металл. Металл обычно используется для более обширных участков, пластик же подойдёт для очистки небольшой территории.

Необходимые приспособления

При подготовке к работе нам понадобятся:

• чертежи;
• инструменты: ключи, отвертки, напильник и молоток, тиски и плоскогубцы, дрель, болгарка, сварочный аппарат и, возможно, токарный станок. Кроме того, потребуются цепи, звездочки, втулки, подшипники, болты с гайками.

Также необходимы материалы:

• Листовая сталь или кровельное железо.
• Cтальной уголок 50х50 мм.
• Фанера, толщиной 10 мм.
• Трубы ¾ и ½ дюйма.
• 1,5 метра транспортерной ленты (при отсутствии заменяем боковинами автопокрышки).
• Двигатель. Мотоблок, он же двигатель внутреннего сгорания (работает на бензине), или электродвигатель. К электродвигателю нужны кабель, рассчитанный на использование при минусовых температурах, и качественная гидроизоляция.
• Избежать короткого замыкания от попадания талого снега можно накрыв электродвигатель, например, разрезанной вдоль пластиковой 5-литровой бутылью.

Как сделать снегоуборщик своими руками

При должной подготовке вполне реально получить качественный самодельный снегоуборщик своими руками. Чертежи, тщательно выполненные, помогут в этом.

Обработка почвы считается одним из ключевых процессов в сельском хозяйстве, ведь именно на вспаханную почву происходит посадка как зерновых, так и других культур. Тут узнаете о различных видах и преимуществах плуга ПСК.

Минитрактор – отличное решение для обработки и обслуживания земельных участков. Минитракторы российского производства — надежные помощники на долгие годы.

Достойны внимания роторный снегоочиститель «Вьюга» (Пензенская областная станция юных техников) на базе двигателя Д-6. Модель Д.Слонова (Алтайский край) с двигателем от бензопилы «Урал-2Т».

Ниже приведено видео снегоуборщика «Вьюга»:

1. Чертежи основных узлов снегоуборщика с двумя шнеками на базе вездехода работы В. Бережного (г. Валдай, Новгородская обл.) служат отличной наглядной инструкцией.

2. Сварной корпус из листовой стали усилен лонжеронами из уголков, и дополнительным бортом. Стыкуется с вездеходом-основой двумя водилами, приваренными к ложу шнека.

Шнековый механизм состоит из 2-х лент (противоположно направленные винты Архимеда, приварены к выступающим шпилькам М6). Между звездочками шнека и вала натянута мотоциклетная цепь.

Приводной вал сделан с помощью снятых с сельскохозяйственной техники звездочек и подшипников, зафиксированных шпонками и штифтами.

3. Детально вычерченная с указанием всех размеров схема снегоуборщика С. Хомякова не менее интересна и проста в исполнении.

4. Сначала из стальных уголков сваривается несущая рама. На ее поперечины прикручивается П-образный профиль для крепления легко снимаемой платформы под двигатель. Затем монтируются сделанные из трубы ½ дюйма рукоятки управления.

Снизу к раме-основе приделывают колеса или полозья (лыжи). Подходящие колеса можно взять от старой тележки, а полозьями послужат деревянные бруски, усиленные пластиковым коробом.

5. На подготовленную базу крепим двигатель.

6. Ковш, приводной вал, шнек:

• Корпус ковша выполняем из листового железа, дополняя его фанерными боковинами. При ширине ковша более 50 см. понадобится двигатель большей мощности. На 50 см. вполне подходит мощность в 6,5 л.с..
• Приводной вал делаем из трубы ¾ дюйма. В сквозной пропил посередине трубы крепим ротор (120×270 мм.) Перпендикулярно ему привариваем уголки 25×25 мм. (с обеих сторон по два) и делаем с одной стороны трубы паз для шпонки под звездочку.
• Диаметр трубы, чтобы она вошла в подшипники 205, уменьшаем двумя дополнительными пропилами.
• Подшипники взяты от автомобиля КАРТ. Но можно использовать любые закрытые (чтобы не попадал снег), например, опору кардана от «Жигулей».
• Передаточный ремень соединяет вал и двигатель.
• Лопасти шнека вырезаются из транспортерной ленты (4 кольца, каждое по 28 см. в диаметре) или листовой стали (4 диска, каждый разрезаем пополам и загибаем спиралью).
• В качестве привода используем цепь или ремень.

7. Главный корпус изготовляется из листового железа или двухмиллиметровой стали.

8. Закрепленная на корпусе шнека деталь для выброса снега сделана из частей пластмассовых канализационных труб диаметром 160 мм., одетых одна на другую и дополненных желобом. Ширина лопатки-ротора обязательно должна быть меньше диаметра желоба выброса.

9. Для большего эффекта покрасим законченную модель.
